單原子催化劑(SACs)以其最大的原子利用效率，近年來在催化科學領域引起了極大的研究興趣。為了SACs的進一步發展，需面臨以下挑戰：i)如何穩定和避免SACs的聚合，ii)如何提高支撐物的比表面積和導電性，iii) 如何以低成本實現規模化生產，因此合成了一種由單個Pd原子組成的SAC，并且固定在設計良好的石墨炔/石墨烯(GDY/G)異質結構(Pd1/GDY/G)上。通過對4-硝基苯酚的還原反應，可以看出Pd1/GDY/G具有較高的催化性能。此外，密度泛函理論計算表明，GDY/G異質結構中石墨烯在提高電子轉移過程的催化效率起到了關鍵作用，這源于石墨烯的費米能級與GDY的最小導帶之間的差距。GDY/G異質結構為制備高效、穩定的SACs提供了良好的支撐，可廣泛應用于未來工業反應。

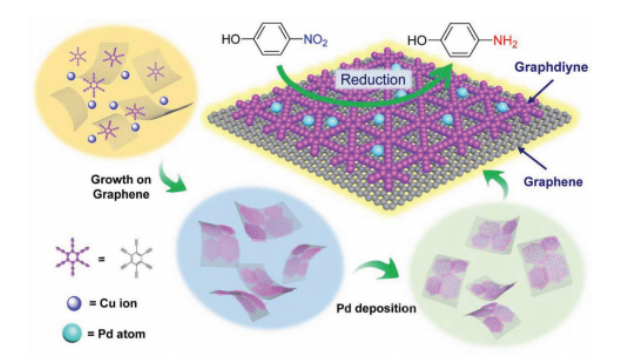

Figure 1. 通過基于溶液的vdW外延法合成GDY/G異質結構的實驗裝置示意圖，Pd
1/GDY/G制備并催化4-NP還原。

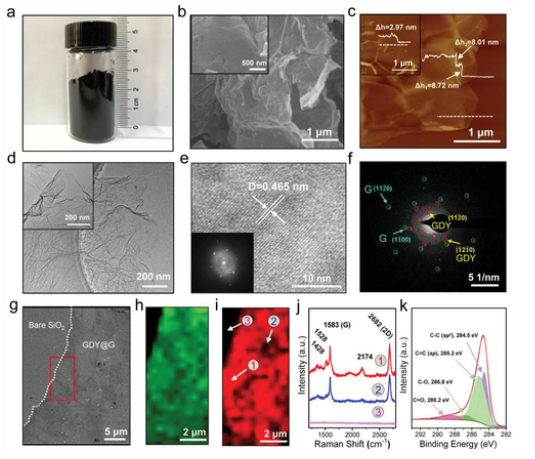

Figure 2 a) GDY/G粉末圖。b-d) GDY/G的SEM、AFM、TEM圖。e)在單層石墨烯上合成的GDY的HRTEM圖像。f)GDY/G薄膜的SAED圖。g)單層石墨烯上合成GDY/G的SEM圖。h)石墨烯二維帶(2682 cm
-1)的拉曼映射圖。i) GDY的碳-碳三鍵(2174 cm
-1)。j)在中選定位置不同位置的拉曼光譜。k) GDY/G元素C 1s的窄掃描XPS譜。

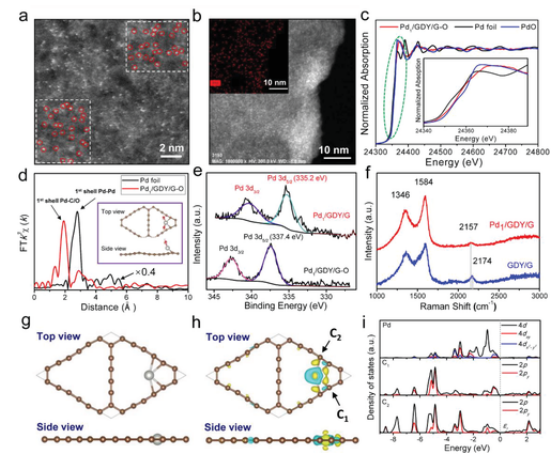

Figure 3 a) Pd
1/GDY/G-O的原子分辨率HAADF-STEM圖。b) Pd
1/GDY/G-O的元素映射。c) Pd
1/GDY/G-O，Pd箔和Pd O的Pd K-邊緣XANES曲線。d) Pd
1/GDY/G-O和Pd箔的EXAFS光譜。e)用于Pd
1/GDY/G-O和Pd
1/GDY/G的Pd 3d的高分辨率核心能級光譜。f) GDY/G和 Pd
1/GDY/G的拉曼光譜。g) GDY上C點吸附Pd單原子的幾何結構俯視圖和側視圖。h) GDY/G異質結構中GDY與石墨烯電荷密度差的頂側圖。i)Pd
1/GDY/G內C
1和C
2軌道的Pd 4d和C
2軌道的PDOS比較。

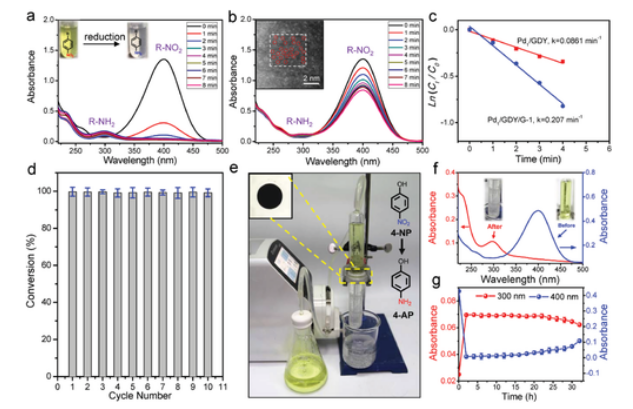

Figure 4在a) Pd
1/GDY/G和b)Pd
1/GDY催化的4-NP還原過程中記錄的時間依賴性紫外-可見吸收光譜。c)由Pd
1/GDY/G-1和Pd
1/GDY催化還原4-NP反應時間的ln(C
t/C
0)圖。d)十個催化循環后Pd
1/GDY/G的催化性能。e)連續流動設置的圖像，評估4-NP反應中的催化劑性能。f)連續模式下還原前(藍色曲線)和還原后(紅色曲線)記錄的UV-可見吸收光譜。g)還原后較低溶液在400 nm和300 nm處的吸光度隨反應時間的變化。

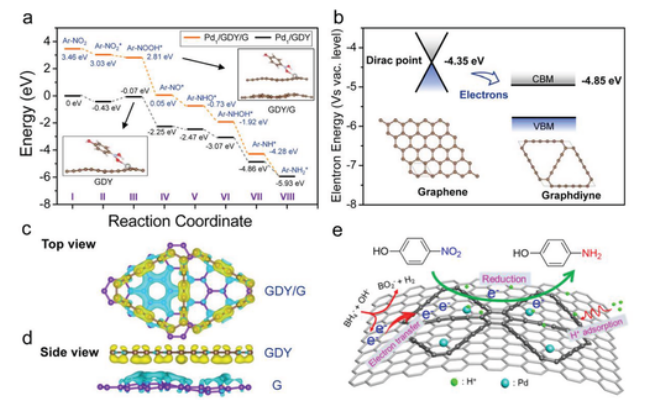

Figure 5 a) Pd
1/GDY/G和Pd
1/GDY上4-NP的氫化的勢能曲線。b)石墨烯和GDY的電子能。石墨烯和GDY之間真實空間電子再分布的c)頂部圖和d)側面圖。e) Pd
1/GDY/G催化4-NP還原機理示意圖。
相關研究成果于2019年由北京大學Jin Zhang課題組，發表在Adv. Funct. Mater.（ https://doi.org/10.1002/adfm.201905423）上。原文：Atomic Pd on Graphdiyne/Graphene Heterostructure as Efficient Catalyst for Aromatic Nitroreduction。
