亚洲精品无码一区二区四区_国产成视频在线观看_大奶一级片_欧美阿v不卡资源在线_99久久婷婷国产综合精品免费_欧美美女一级片

石墨烯基碳材料是一種有前景的電極材料用于雙電層（EDL）電容器，因此理解石墨烯/電解質界面的結構和性質引發了極大的研究興趣。 這里，電化學阻抗光譜（EIS）和電化學石英晶體微量天平（EQCM）用于表征單層石墨烯在離子液體（EMI-TFSI）電解質中的離子通量與吸附。 該工作發現，在正極化和負極化期間，一個帶正電的離子種類解吸和離子重組分別主導了雙電層充電過程，致使EDL電容隨著施加電勢增加而增加。

Figure 1. 石墨烯轉移到Au涂覆石英基底上的表征。（a）SLG薄膜的Raman譜，（b-c）轉移的明顯裸露Au表面的光學圖片，（d）石墨烯薄膜的邊緣和表面原子力顯微鏡圖。

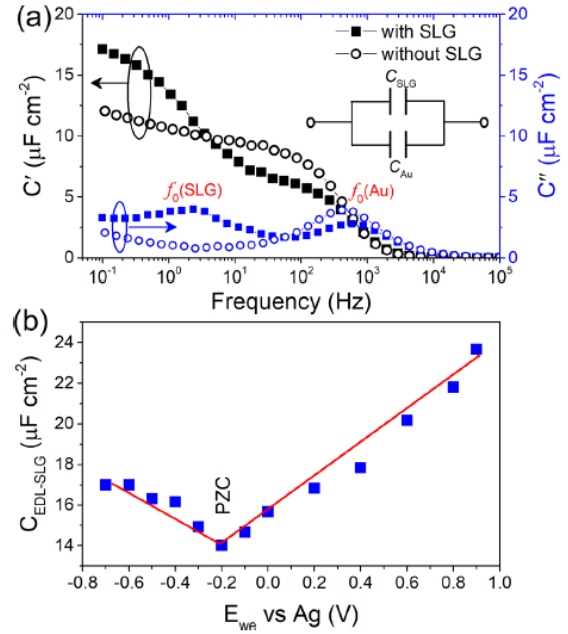

Figure 2.（a）有/無SLG涂覆的電極電容實部與虛部，在EMITFSI電解液中，施加電壓為0.2 V （相對于ref），插圖呈現了相應的等效電路圖，（b）Au涂覆石英共振器支撐SLG的C_EDL?SLG−E_we曲線。

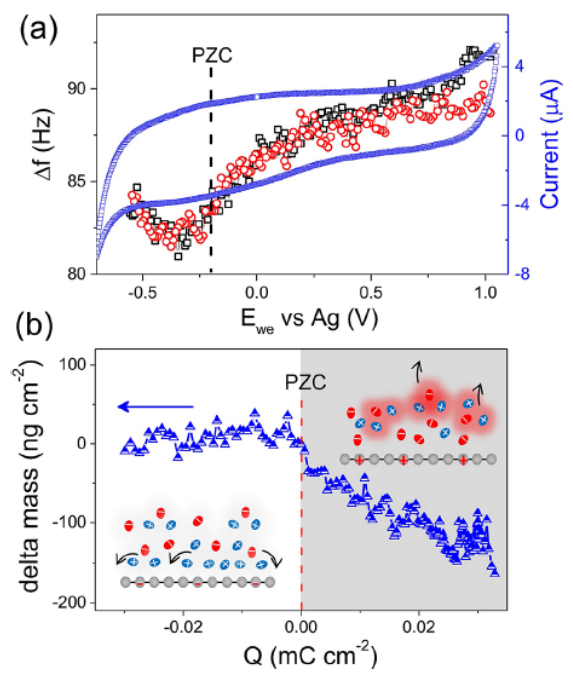

Figure 3. 在EMITFSI電解液中，Au基底支撐SLG極化期間的（a）CV和EQCM頻率響應和（b）電極質量變化（相對于電荷），其中掃速為50 mV s-1，插圖顯示了極化期間的離子通量 ，紅色代表EMI+陽離子，藍色代表自由TFSI-陰離子，陰影處代表正電荷離子種類。

?該研究工作由中國科學技術大學Yanwu Zhu課題組于2019年發表在JACS國際頂級期刊上。原文：Charge Storage Mechanisms of Single-Layer Graphene in Ionic Liquid（DOI: 10.1021/jacs.9b07134）。
