服務(wù)熱線 : 400-025-7300
將2D MXene片組裝成3D宏觀結(jié)構(gòu)，克服了2D MXene片本身的嚴(yán)重堆垛問(wèn)題，并發(fā)展了MXene基功能材料。與石墨烯不同，由于MXene的固有特性，直接從單個(gè)2D片中組裝成3D MXene很難實(shí)現(xiàn)。這里，利用一種新的凝膠方法，在氧化石墨烯和適宜還原劑協(xié)助下，從2D MXene片組裝了3D水凝膠。將其作為超級(jí)電容器電極，該水凝膠實(shí)現(xiàn)的電容達(dá)370 F g-1（電流密度為5 A g-1時(shí)），更重要的是，它還顯示出極高的倍率性能。此外，通過(guò)可控的干燥過(guò)程，可將MXene水凝膠轉(zhuǎn)變成不同的整體材料。所制備的3D多孔MXene氣凝膠具有出色的吸附能力，可同時(shí)去除各種有機(jī)液體和重金屬離子，而固體具有出色的機(jī)械性能（高楊氏模量和硬度）。
Figure 1. 形成MXene水凝膠的示意圖。

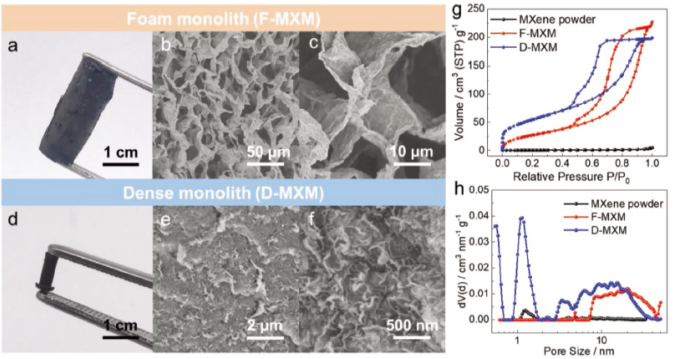

Figure 2.MXM的形貌與微觀結(jié)構(gòu)：（a-c）冷凍干燥法，（d-f）毛細(xì)管干燥法獲得MXH的光學(xué)照片和不同放大倍數(shù)下的SEM圖，（g）N2吸脫附曲線，（h）孔徑尺寸分布情況。
Figure 3. （a-b）不同放大倍數(shù)下的TEM圖，（c）SEM圖和相應(yīng)的EDS漫譜圖，（d）EDA-rGO, MXene 粉末和F-MXM的XRD圖，（e）不同氧化石墨烯量情況下制備的水凝膠光學(xué)圖。
Figure 4. MXene的組裝機(jī)制。（a）Ti 2p XPS譜，（b）MXH形成機(jī)制，（c）不同還原劑制備水凝膠的照片。
Figure 5. MXH 和 F-MXM電極的電化學(xué)和吸附性能。（a-c）MXH, MX/GN薄膜和 MXene薄膜電極的電化學(xué)性能，包括倍率性能，循環(huán)伏安曲線，電化學(xué)阻抗譜，（d）吸附效率，（e）對(duì)幾種重金屬離子的吸附能力，（f）F-MXM對(duì)四氯化碳和Pb2+的吸附再循環(huán)能力情況。
?
該研究工作由天津大學(xué)楊全紅課題組于2019年發(fā)表在Adv. Funct. Mater.期刊上。原文：3D Macroscopic Architectures from Self-Assembled MXene Hydrogels（DOI: 10.1002/adfm.201903960）
|
|
| 您的稱(chēng)呼 : | |
| 聯(lián)系電話 : | |
| 您的郵箱 : | |
| 咨詢內(nèi)容 : | |
|
|
