這里，通過等離子體技術處理片狀石墨獲得納米多孔且大表面積（?800 m2/g）的石墨烯基材料，隨后熱還原Pt前驅體（氯鉑酸）獲得納米尺寸的Pt顆粒修飾在石墨烯表面。該碳-金屬納米復合材料中，Pt載量約為2 wt.％,顆粒尺寸小于2nm，由于Pt的修飾，其表面化學性質和孔結構均無明顯變化。相較于純的石墨烯，Pt修飾的石墨烯在室溫下顯示出增強的氫吸附行為，這意味著“弱”化學吸附現象的出現，包括可能的氫“溢出”效應。該研究結果為開發新型石墨烯基納米復合材料用于室溫儲氫提供了重要的見解。

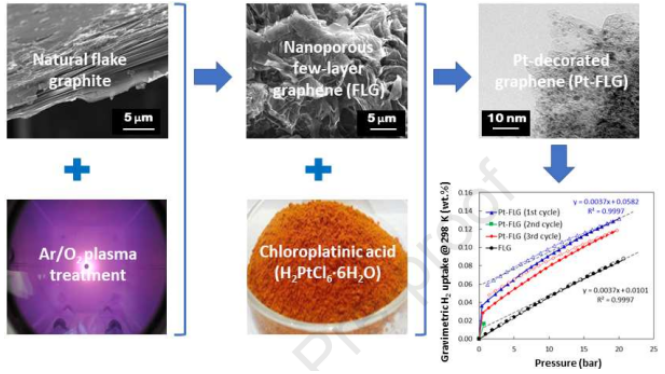

Figure1. 通過等離子體過程處理石墨獲得納米FLG材料，隨后熱還原氯鉑酸獲得Pt顆粒修飾的石墨烯納米復合材料，將其用于氫氣存儲。

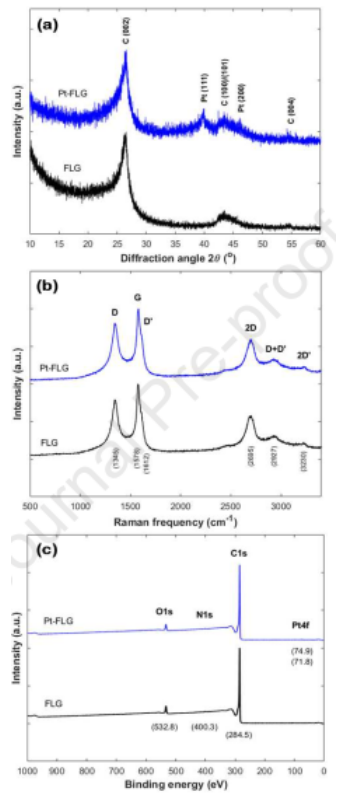

Figure 2. 純FLG和Pt修飾FLG粉末的（a）X射線衍射圖，（b）拉曼光譜和（c）X射線光電子能譜。

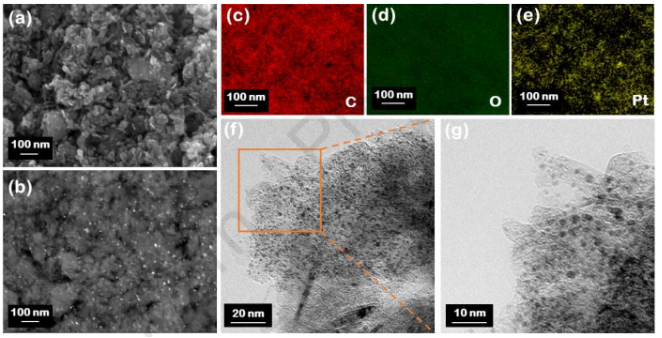

Figure 3. （a）FE-SEM圖像（形貌對比）和（b）BSE圖像（化學對比），（c-e）分別是碳，氧和鉑元素的映射圖，Pt修飾FLG粉末的（f）低倍和（g）高倍TEM圖像。

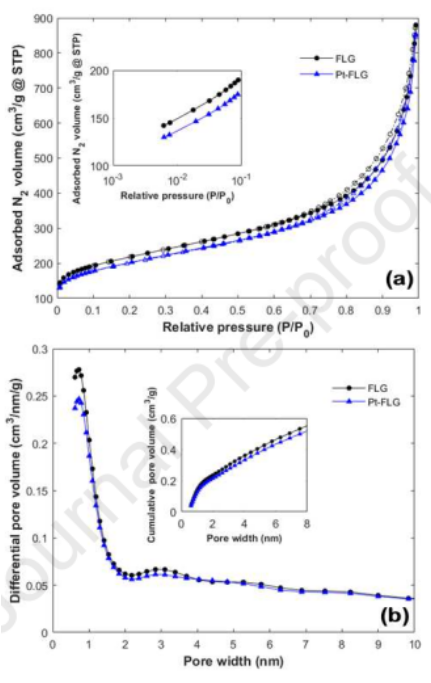

Figure 4. 純FLG和Pt修飾FLG粉末的（a）N2吸附/解吸等溫線，測試條件：77 K； 插圖顯示了更低壓力下對數范圍內的N2吸附曲線和（b）基于QSDFT方法的不同孔徑尺寸分布情況。
該研究工作由奧地利萊奧本礦業大學Nikolaos Kostoglou課題組于2020年發表在Carbon期刊上。原文：Effect of Pt nanoparticle decoration on the H2 storage performance of plasma-derived nanoporous graphene。
摘自《石墨烯雜志》公眾號：
.jpg)
