這里，基于溶液的化學路徑合成了人字形石墨烯納米帶（GNR），并開發了一種新型電化學傳感器來測定神經遞質的腎上腺素（EPI）。傳感器表面，即GNR修飾的玻碳電極，通過原子力顯微鏡，掃描電子顯微鏡和拉曼光譜等測試手段對其進行表征，發現電極表面由二維多層堆疊的GNR組成。在電極界面發生的電荷轉移過程是通過電化學阻抗譜來進行評估。該傳感器用于測定EPI，將對應于腎上腺素轉變為白腎上腺素時的還原峰作為分析信號（E = − 0.25 V），而不是文獻報道的氧化峰（E = + 0.6 V），這是為了減少干擾因素。研究結果表明該V形納米帶在測定EPI方面表現出可靠的電催化活性，線性濃度范圍是6.4×10–6~1.0×10–4 M，檢測極限為2.1×10–6 M。通過測定藥物樣品中的EPI，對其實用性進行了評估，其結果令人滿意。

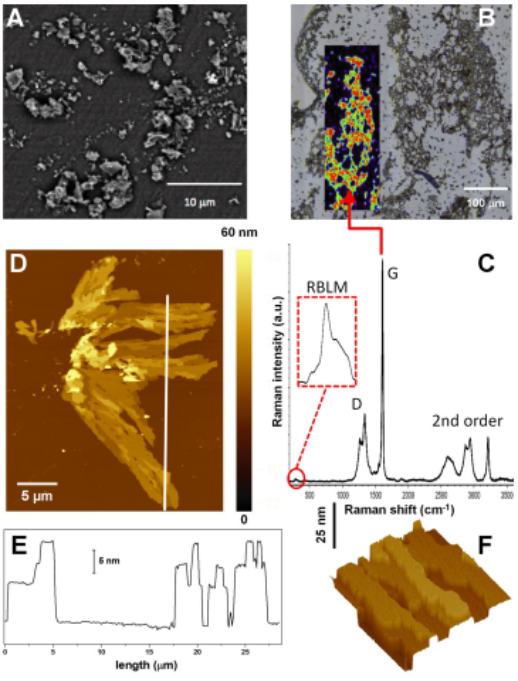

Figure 1. 在玻碳和金表面上沉積GNR的SEM（A）和（B）光學圖。（C）拉曼光譜。（D）27.5×35 μm
2AFM圖像。（E）沿圖D中的實線方向的表面情況，左邊輪廓對應于實線的最底端。（F）以3D形式呈現的3×3 μm
2AFM圖像，強調了多層的形貌。

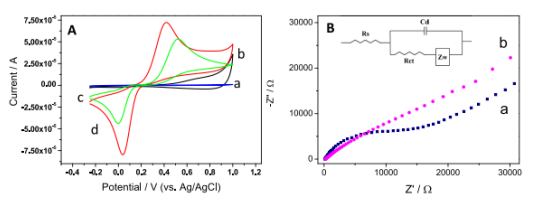

Figure 2. （A）在有/無GNR修飾的GCE電極在pH= 7.0的0.1 M磷酸鹽緩沖溶液中的循環伏安圖。（B）在有/無GNR修飾的GCE電極的電化學阻抗譜比較，振幅為±10 mV。

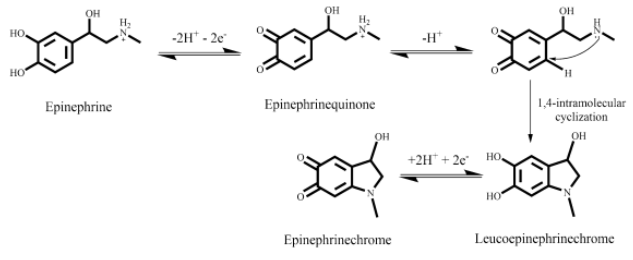

Figure 3. 根據ECE（電子轉移—化學反應—電子轉移）模型發生腎上腺素氧化的過程示意圖。

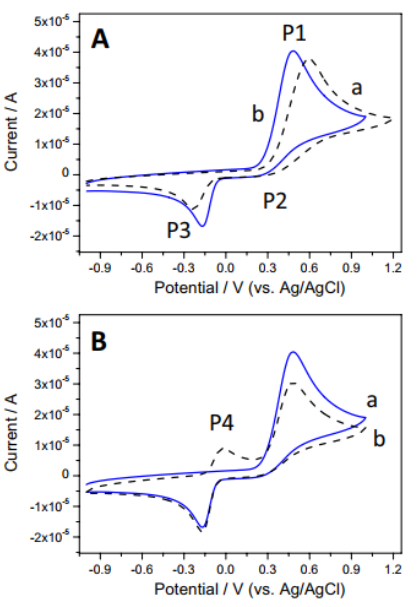

Figure 4. （A）在有/無GNR修飾的GCE電極在含有1 mM EPI的0.1 M磷酸鹽緩沖液中的循環伏安圖。（B）在相同的溶液中對GNR修飾GCE電極的的第一次和第二次掃描的循環伏安圖比較。
該研究工作由馬德里自治大學Elena Casero課題組于2020年發表在Scientific Reports期刊上。原文：chemically synthesized chevron?like graphene nanoribbons for electrochemical sensors development: determination of epinephrine。
摘自《石墨烯雜志》公眾號：
.jpg)
