基于豐富的地球元素，開發有效的催化劑對于CO
2的還原至關重要。然而，同時實現高法拉第效率(FE)和高電流CO密度(j
CO)仍然是一個挑戰。在這里，我們準備了Mn單原子催化劑(SAC)，其中的Mn-N
3位嵌入石墨碳氮化物中。在水性電解液中，在0.44V的低過電勢下，制備的CO催化劑FE為98.8%，jCO為14.0 mA cm
−2，優于所有報道的Mn SACs。此外，在過電位為0.62V的離子液體電解質中可獲得更高的j
CO，為29.7 mA cm
-2。原位X射線吸收光譜和密度泛函理論計算表明，催化劑的出色性能歸因于Mn-N
3位點，該位點通過降低的自由能壘促進了關鍵中間體COOH *的形成。

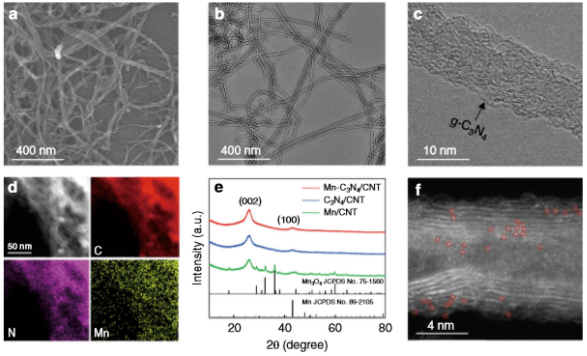

Fig. 1 Mn–C
3N
4/CNT的結構表征。

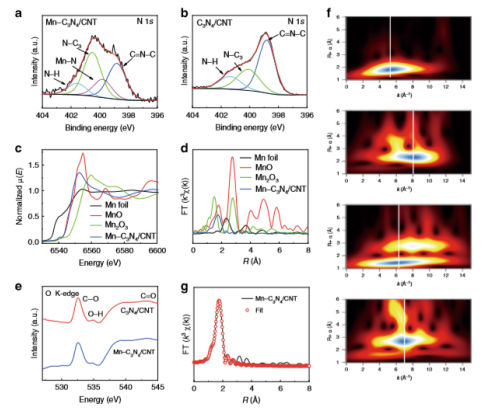

Fig. 2 Mn- C
3N
4/CNT的精細結構。

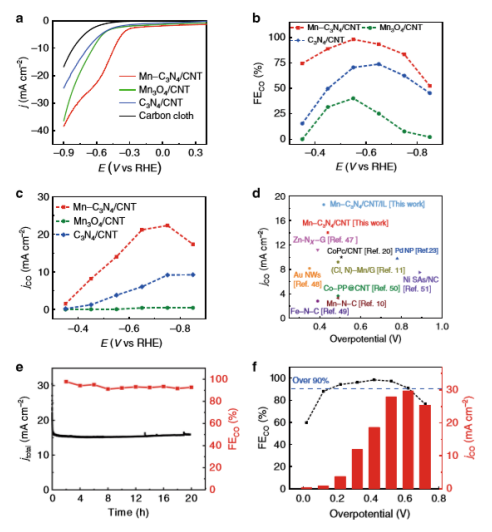

Fig. 3 在Mn-C
3N
4/CNT、C
3N
4/CNT和Mn
3O
4/CNT上的CO
2RR性能。

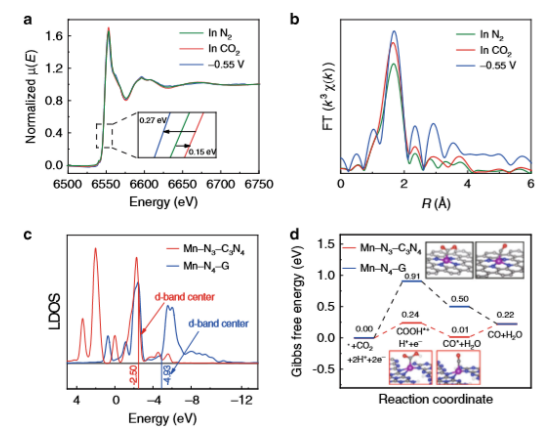

Fig. 4原位XAS實驗和DFT計算。
相關研究成果于2020年由中國科學院過程工程研究所Xiangping Zhang課題組，發表在Nature Communications (
https://doi.org/10.1038/s41467-020-18143-y)上。原文：A Mn-N
3 single-atom catalyst embedded in graphitic carbon nitride for ef?cient CO2 electroreduction。
轉自《石墨烯雜志》
.jpg)
