根據兩層石墨烯之間的疊加角度，雙層石墨烯(BLG)表現出獨特的性能。盡管可以通過化學氣相沉積(CVD)獲得具有0°和30°的堆疊角度的BLG，Cu表面對確定疊加角的影響尚不清楚，而通過這種影響可以進一步精細地控制疊加角。在這里，我們報道的Cu催化劑的晶面在選擇BLG的堆疊角度中起關鍵作用，并提供實驗和計算證據，表明原子平坦的Cu(111)表面產生的堆疊角為0°和30°，而原子階梯狀Cu (311)和Cu (110)表面則產生較小堆疊角，其BLGs為3–5°，是CVD的主要產品。

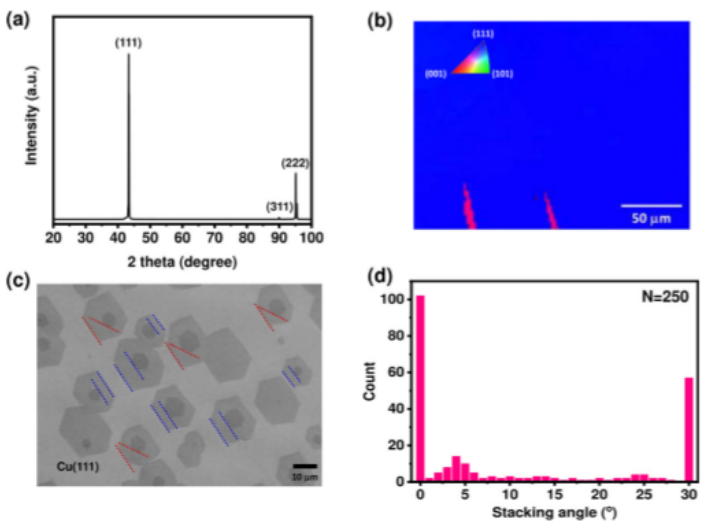

Fig. 1 Cu(111)和生長BLG的表征。

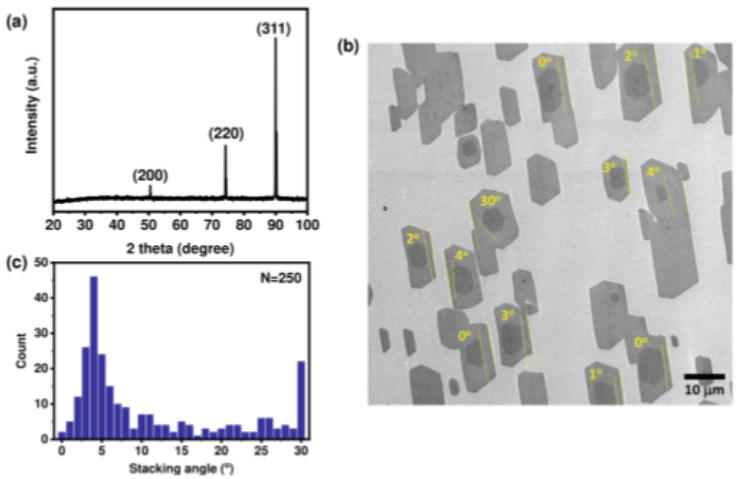

Fig. 2 Cu(311)/(110)和生長BLG的表征。

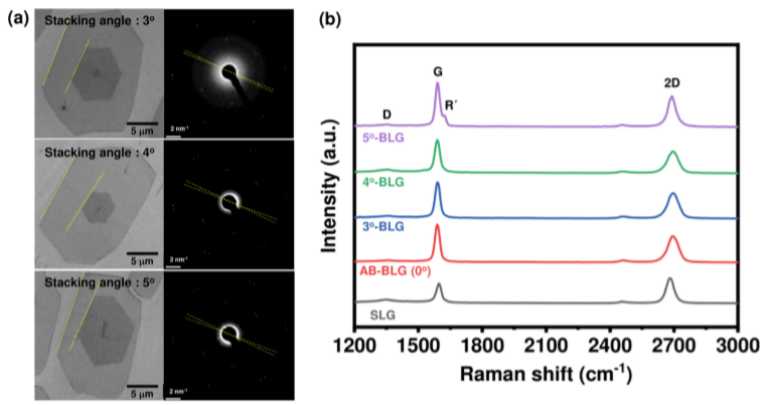

Fig. 3 小角度扭曲BLG的結構和光譜表征。

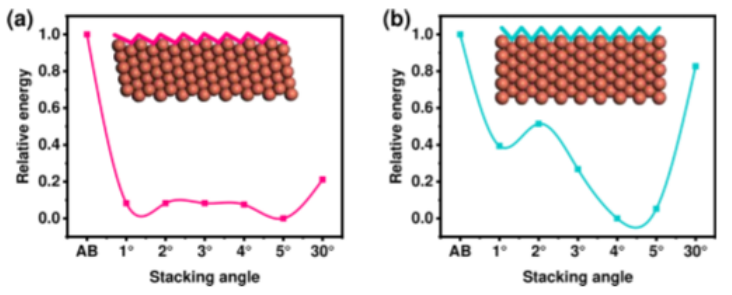

Fig. 4 BLG的堆疊角相對能量圖取決于堆疊角度。
相關研究成果于2020年由韓國浦項科技大學Hee Cheul Choi課題組，發表在npj 2D Materials and Applications (https://doi.org/10.1038/s41699-020-00169-x)上。原文：Speci?c stacking angles of bilayer graphene grown on atomic-?at and -stepped Cu surfaces。
轉自《石墨烯雜志》公眾號：
.jpg)
