氧化石墨烯（GO）膜具有低摩擦水滲透性和獨特的分子篩分能力，因此具有分離應用的巨大潛力。然而，沉積的GO膜的實際使用受到源自常規沉積方法的膜復合結構的較差的機械堅固性的限制。在這里，我們報告了具有極大的滲透性和機械強度的納米結構GO膜。這種復合膜由超薄的選擇性GO納米膜（低至32 nm厚）和后合成的大孔支撐層組成，該支撐層在水中和實際滲透性測試下均具有出色的穩定性。通過利用薄膜剝離（T-FLO），在選擇性層和支撐層上進行精確優化來制造膜，獲得空前的透水性（47 L·m
-2·hr
-1·bar
-1）和高保留率（> 98％的水合半徑大于4.9Å的溶質）。我們相信，這些納米結構的GO膜是在工業上可行的基于膜的分離的理想選擇，并具有適當的優化和規模。

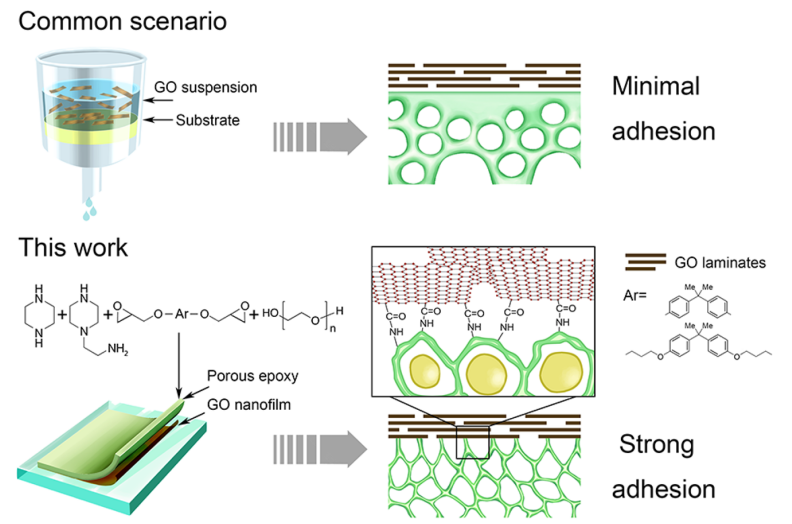

Figure 1. 納米結構氧化石墨烯（T-FLO-GO）復合膜的示意圖

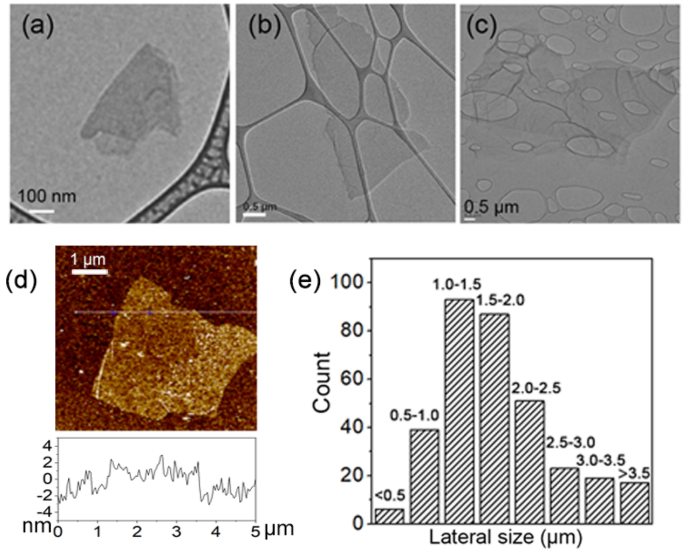

Figure 2. GO薄片尺寸分布

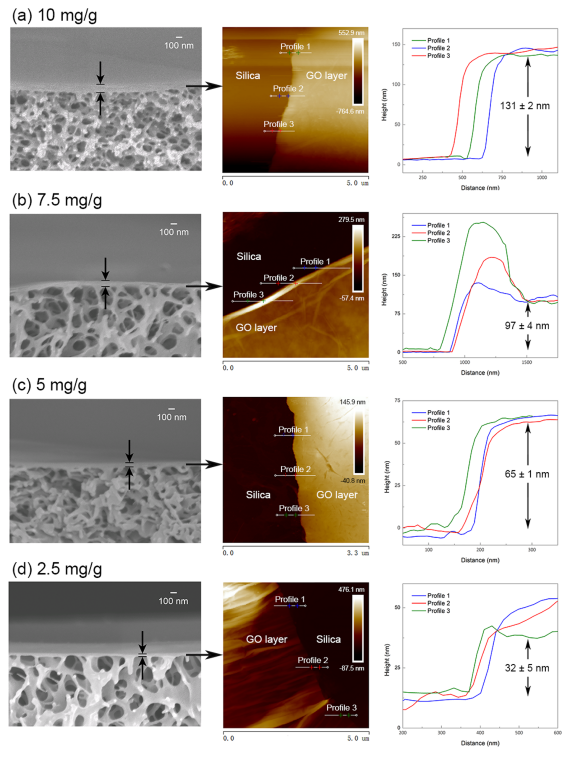

Figure 3. 具有不同GO層厚度的T-FLO-GO膜

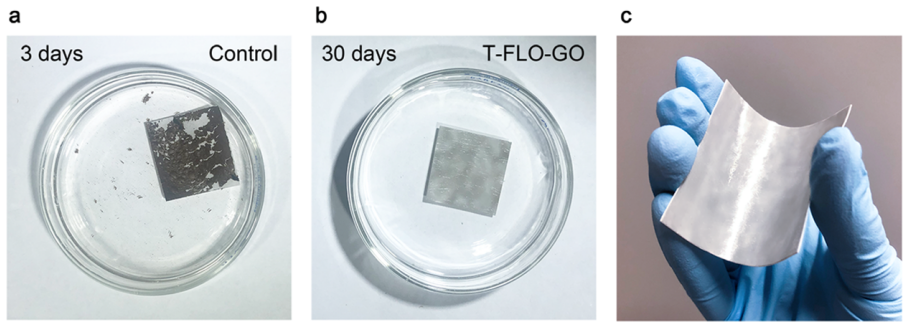

Figure 4. 機械堅固的T-FLO-GO膜

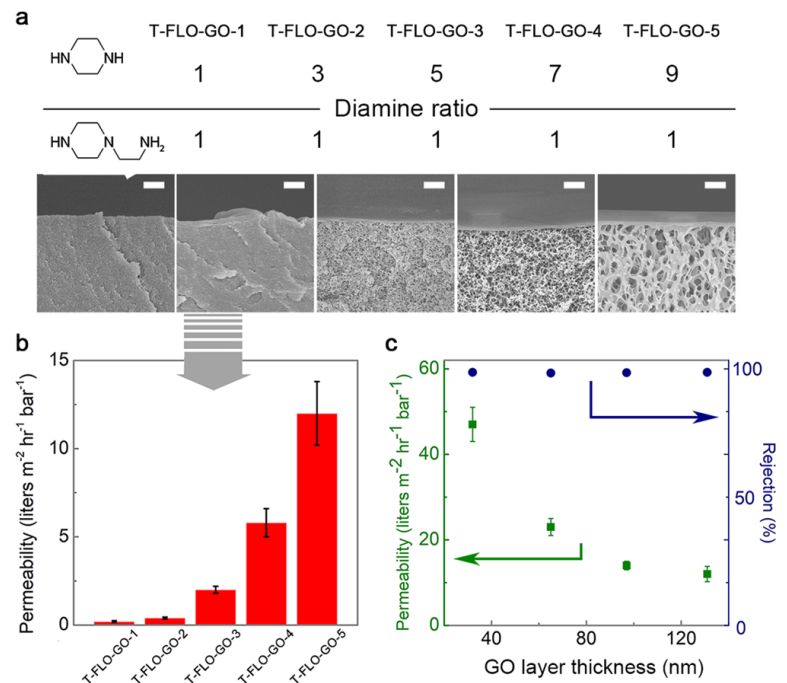

Figure 5. 通過具有可調復合結構的T-FLO-GO膜的滲透性
相關研究成果于2020年由加州大學Richard B. Kaner課題組，發表在Nano Lett.（https://dx.doi.org/10.1021/acs.nanolett.9b03780）上。原文：Nanostructured Graphene Oxide Composite Membranes with Ultrapermeability and Mechanical Robustness。
轉自《石墨烯雜志》公眾號
.jpg)
