Zn//MnO
2水性電池由于具有成本效益、高安全性、高輸出電壓和能量密度等優點，正成為有前途的大型儲能設備。然而，MnO
2正極固有地具有差的倍率性能和快速的容量劣化。在這里，我們通過將MnO
2納米棒與高導電石墨烯復合來消除障礙，這顯著增強了MnO
2陰極的電化學性能。受益于提高的電導率和離子擴散速率以及石墨烯的結構保護，Zn//MnO
2-石墨烯電池在0.5 A g
-1時具有301 mAh g
-1的高容量，這對應于411.6 Wh kg
-1的高能量密度，即使在10 A g
-1的高電流密度下，仍可獲得95.8 mAh g
-1的容量，表現出極好的倍率特性。此外，Zn//MnO
2-石墨烯電池可實現15 kW kg
-1的功率密度。

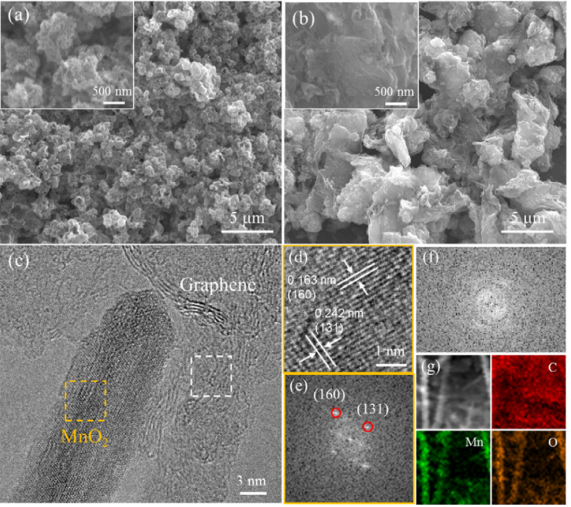

Figure 1. （a）MnO
2和（b）MnO
2-石墨烯樣品的SEM圖像。MnO
2-石墨烯樣品的（c,d）TEM圖像，（e,f）SAED模式和（g）能量色散光譜圖。

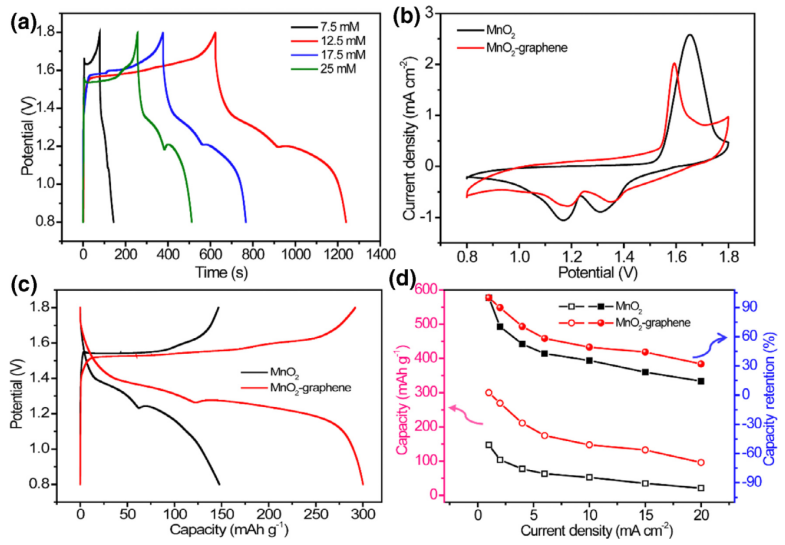

Figure 2. （a）用不同濃度KMnO
4制備的MnO
2-石墨烯電極的充放電曲線。（b）CV曲線；（c）在MnO
2和MnO
2-石墨烯電極的充放電曲線。（d）從放電曲線計算出MnO
2和MnO
2-石墨烯的容量和容量保持率

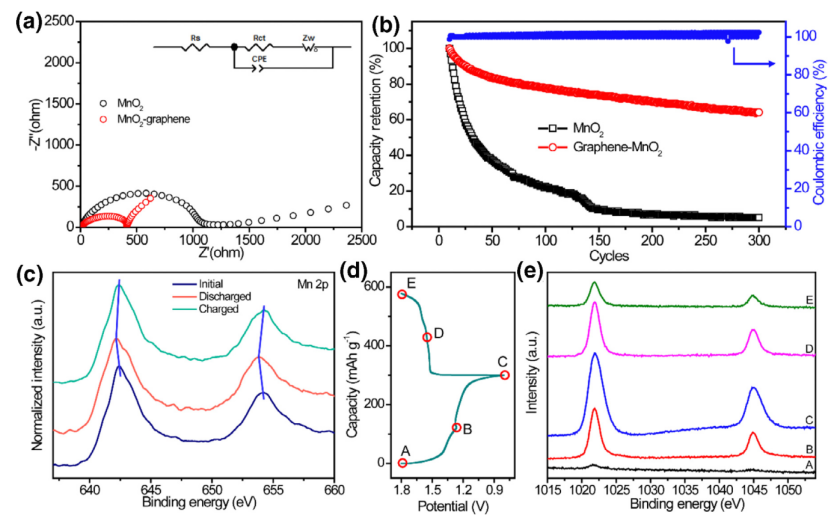

Figure 3. （a）奈奎斯特圖和相應的等效電路圖；（b）MnO
2和MnO
2-石墨烯電極的循環性能，以及Zn//MnO
2-石墨烯電池的相應庫侖效率。（c）Mn 2p在初始、完全放電和充電狀態下的XPS光譜。（d）MnO
2-石墨烯電極在0.5 A g
-1的充放電曲線，以及（e）MnO
2-石墨烯電極的Zn 2p XPS光譜。

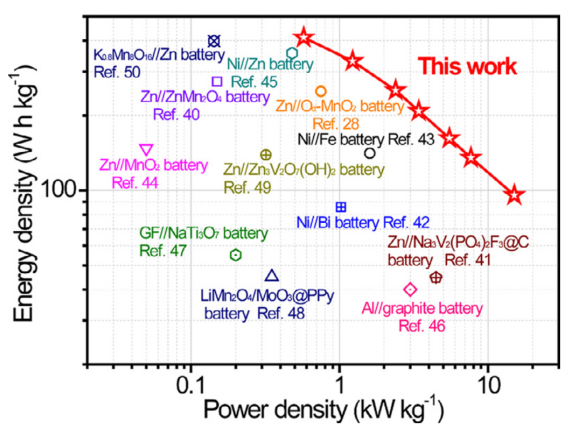

Figure 4. Zn//MnO
2-石墨烯電池與其他最近開發的儲能設備的Ragone圖
相關研究成果于2020年由中山大學Xihong Lu課題組，發表在Journal of Energy Chemistry（2020, 43, 182-187）上。原文：γ-MnO
2 nanorods/graphene composite as efficient cathode for advanced rechargeable aqueous zinc-ion battery。
轉自《石墨烯雜志》公眾號
.jpg)
