使用微波空腔諧振器證明了氧化石墨烯（GO）的快速修復(fù)，該諧振器將純電場和磁場與微波分開。使用我們的方法獲得了還原石墨烯（rGO），一種高質(zhì)量的石墨烯材料。微波處理后，rGO的拉曼光譜表明，隨著溫度的升高，D譜帶強(qiáng)度下降；而隨著溫度的升高，G和G’譜帶強(qiáng)度增加。此外，與常規(guī)加熱相比，空腔諧振器提供了更好的缺陷修復(fù)和從GO中去除氧氣的作用，并且，與微波電場相比，微波磁場產(chǎn)生rGO具有更好的質(zhì)量。微波加熱比常規(guī)加熱更有效地去除了表面雜質(zhì)并修復(fù)了GO中的缺陷，同時(shí)抑制了石墨化。這些發(fā)現(xiàn)為GO的微波輔助還原提供了指導(dǎo)，并可用于快速且大規(guī)模的生產(chǎn)石墨烯。

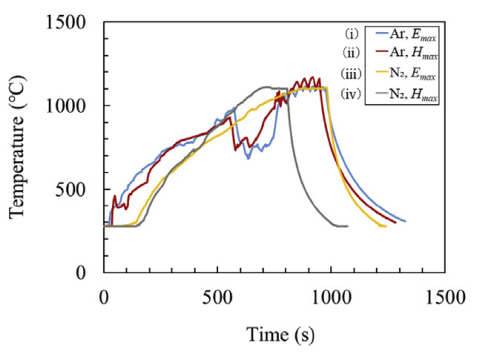

Figure 1. 不同加熱條件下，prGO的時(shí)間與溫度（300-1100℃）的關(guān)系圖

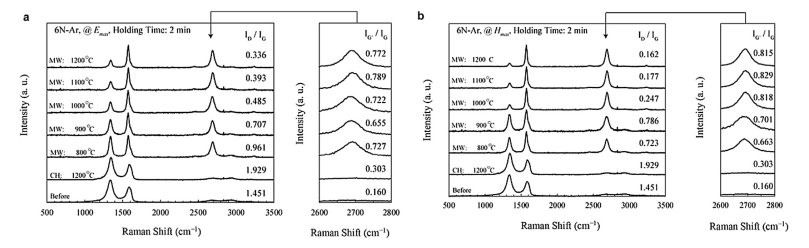

Figure 2. （a）E
max和（b）H
max下，在6N-Ar氣流下，在MW輻射下，800-1200℃下熱處理后，rGO樣品的拉曼光譜。
Figure 3. （a）E
max和（b）H
max下，在6N-N
2氣流下，在MW輻射下，800-1200℃熱處理后，rGO樣品的拉曼光譜。

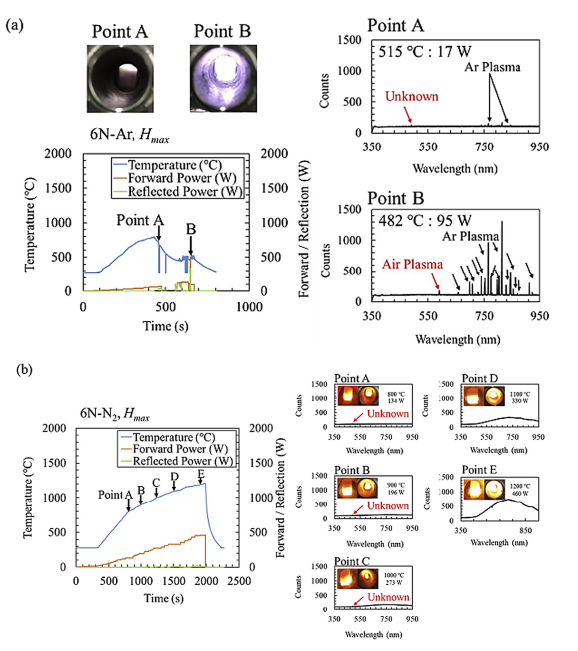

Figure 4. 在（a）Ar和（b）N
2氣流下，prGO從MW加熱中產(chǎn)生的排放分析結(jié)果。
相關(guān)研究成果于2021年由日本中部大學(xué)Takeshi Miyata課題組，發(fā)表在Carbon（https://doi.org/10.1016/j.carbon.2020.08.044）上。原文：Pure electric and magnetic fields applied to reduced graphene oxide for defect repair and oxygen removal。
轉(zhuǎn)自《石墨烯雜志》公眾號
.jpg)
