通過(guò)近室溫組裝獲得高強(qiáng)度石墨烯薄片的努力由于石墨烯層的錯(cuò)位而受阻，這種錯(cuò)位會(huì)降低機(jī)械性能。雖然平面內(nèi)拉伸可以減少這種錯(cuò)位，但當(dāng)拉伸釋放時(shí)，錯(cuò)位又會(huì)重新出現(xiàn)。在這里，本文使用共價(jià)鍵和π -π鍵橋接石墨烯納米片，來(lái)永久凍結(jié)因拉伸引起的石墨烯薄片取向，從而將各向同性平面內(nèi)薄片的強(qiáng)度提高到1.55 GPa，并同時(shí)具有較高的楊氏模量、電導(dǎo)率和重量標(biāo)準(zhǔn)化屏蔽效率。此外，拉伸橋接石墨烯片具有可擴(kuò)展性，可以很容易地使用商用樹(shù)脂粘合在一起，而不會(huì)顯著降低性能，這為實(shí)際應(yīng)用奠定了潛力。

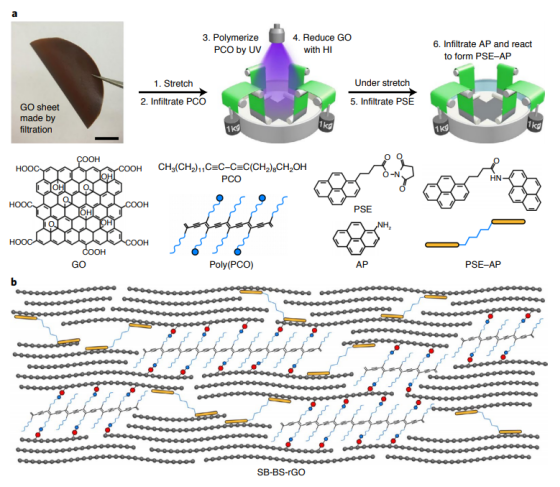

Fig. 1 SB-BS-rGO薄片的制造過(guò)程和結(jié)構(gòu)示意圖。

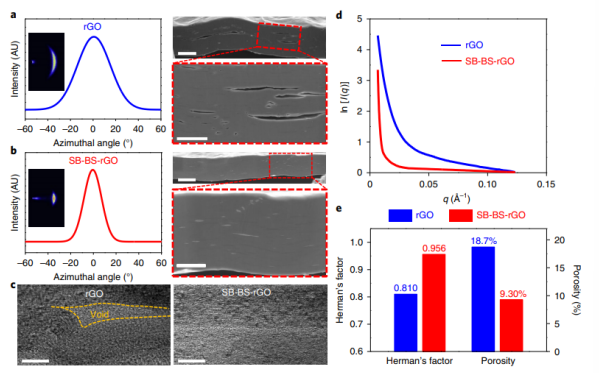

Fig. 2 rGO和SB-BS-rGO薄片的結(jié)構(gòu)表征。

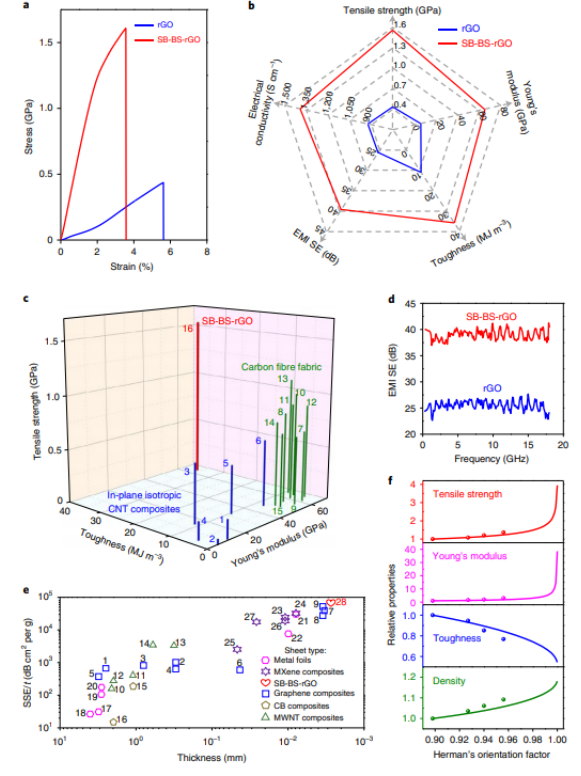

Fig. 3 rGO和SB-BS-rGO薄片的性能表征。

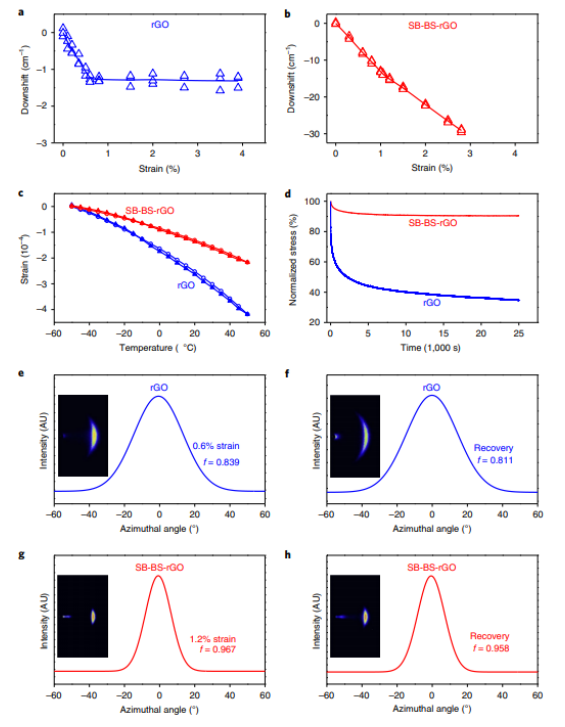

Fig. 4 rGO和SB-BS-rGO薄片的拉曼，熱膨脹，應(yīng)力松弛和X射線(xiàn)衍射表征。

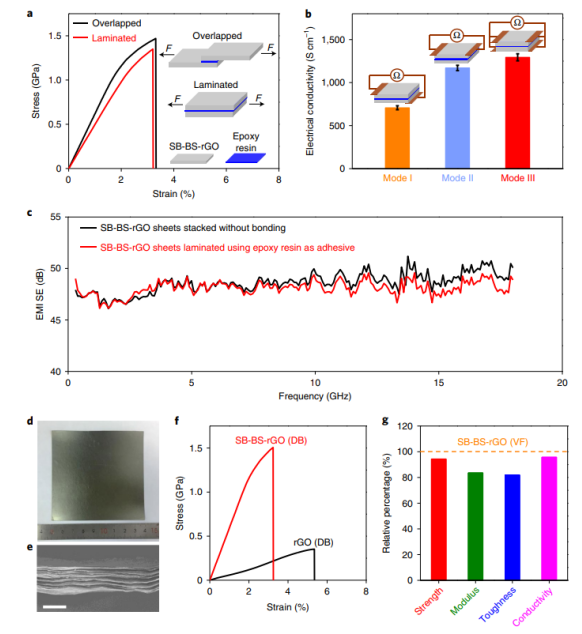

Fig. 5 通過(guò)DB鑄造制成的重疊和層壓SB-BS-rGO和SB-BS-rGO（DB）薄片的機(jī)械和電氣性能。
相關(guān)研究成果與2021年由北京航空航天大學(xué)程群峰教授與德克薩斯大學(xué)達(dá)拉斯分校Ray H. Baughman合作，發(fā)表在Nature Materials（https://doi.org/10.1038/s41563-020-00892-2）上。原文：High-strength scalable graphene sheets by freezing stretch-induced alignment。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
