石墨烯mesosponge（GMS）是一類新的介孔碳材料，主要由單層石墨烯壁組成。GMS 傳統上是通過化學氣相沉積 (CVD) 合成的，在氧化鋁 (Al2O3) 納米顆粒模板上催化甲烷轉化。然而，去除Al2O3 模板需要昂貴的費用，且存在環保問題，比如氫氟酸或濃堿等工藝。這項工作中，MgO 作為替代催化模板，催化甲烷轉化。相比之下 Al2O3 是一種固體酸催化劑，而MgO 是一種固體堿催化劑，對催化甲烷轉化為石墨烯是有活性的，且易溶于鹽酸。該工作利用原位重量測量和氣體排放分析，研究了CVD 期間的反應機理。研究發現，在活化后的 MgO 表面，甲烷轉化為石墨烯片僅需要更低的活化能 （134 kJ mol-1）。一旦形成第一層石墨烯，甲烷到石墨烯的轉化率就會降低，活化能增加到 234 kJ mol-1，這與文獻報道的值相當。由于第一層相對于附加層增長速度較快，即使用MgO更容易獲得單石墨烯層。 MgO 衍生的 GMS 具有一系列的獨特性質，包括高表面積、開放的中孔、高抗氧化性、柔軟性和彈性、較低的體積模量（0.05 GPa)，以及力驅動的可逆液相-氣相轉變。因此，所提出的 MgO 衍生的 GMS 有望應用于各種領域，包括高壓超級電容器和基于力驅動相變的一種新型熱泵。

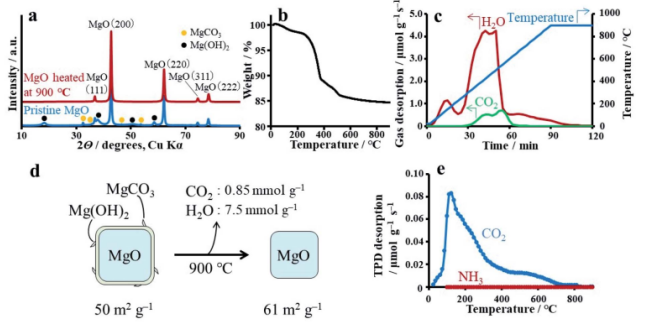

Figure 1. a）熱處理前后MgO的XRD圖譜。(b) MgO 在Ar中的 TG 曲線。(c) 從 MgO 中解吸CO2 和 H2O 的 GC 曲線。(d) MgO 預熱至900 ℃的示意圖。(e) MgO 的CO2-TPD 和 NH3-TPD 曲線。

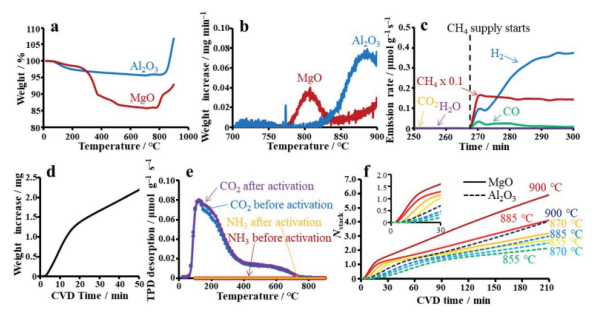

Figure 2. (a) He + CH4 流下的原位 CVD-TG。(b) MgO 和 Al2O3的 TG 曲線的微分圖。(c) 在900 ℃下MgO遇到 CH4 時的 GC 曲線。 (d) 在900 ℃下MgO遇到 CH4 時的重量增加。(e) MgO在900°C 下用CH4活化前后上的 CO2-TPD 和 NH3-TPD 。(f) 在不同溫度下，于He + CH4流動下的CVD-TG。

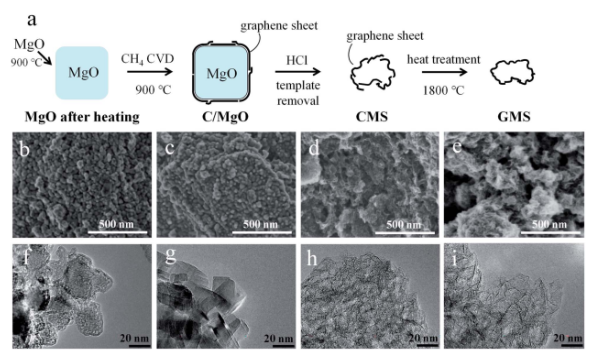

Figure 3. (a) GMS 合成過程示意圖。(b-e) 預熱后的MgO、C/MgO、CMS 和GMS的SEM 圖像。(f-i)預熱后的 MgO、C/MgO、CMS 和GMS的TEM 圖像。

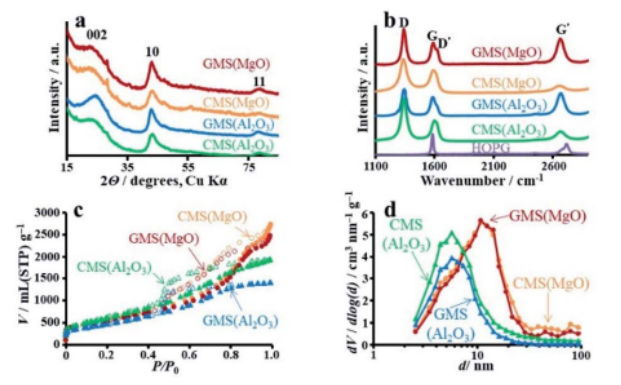

Figure 4．(a) MgO衍生 的 CMS 和 GMS 的 XRD 圖。(b)不同樣品的拉曼光譜。(c) CMS和GMS的N2吸附/解吸等溫線。(d) CMSs和GMSs 的中孔分布。
該研究工作由日本東北大學Hirotomo Nishihara課題組于2021年發表Journal of Materials Chemistry A期刊上。原文：Synthesis of graphene mesosponge via catalytic methane decomposition on magnesium oxide。
轉自《石墨烯雜志》公眾號
.jpg)
