Echinops類雙金屬CoNiP-CoNi合金由金屬有機骨架 (MOF) 合成，可作為析氧反應 (OER) 的有效催化劑，在1 M KOH中，10 mA cm
-2 (η
10）下具有低的過電勢300 mV。Ni和Co金屬的協同作用，以及集成半導體磷化物/金屬合金的界面性質和MOF衍生碳的電子電導率調節了催化劑的性能。此外，雙金屬CoNiP/CoNi合金催化劑散布著N摻雜的石墨烯，形成三元組催化劑，由于三元組催化劑的界面效應，大的電化學活性表面積，并從N摻雜石墨烯中增強了的導電性，對析氫反應（η10=150 mV）表現出優異的活性和優異的耐久性。含碳催化劑在OER（氧化）過程中的穩定性因雜原子摻雜劑的高反應性而改變。組裝的CoNiP/CoNi/N-RGO||CoNiP/CoNi水電解槽在10 mAcm-2下可提供 1.76 V 的合理電池電位。因此合成的雙金屬CoNiP/CoNi合金基三元組催化劑表現出優異的電催化活性和高耐久性，適用于高效堿性水分裂。

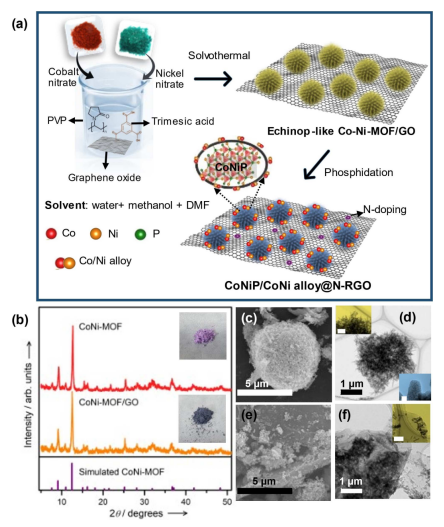

Figure 1. CoNi-MOF 的合成和微觀結構研究

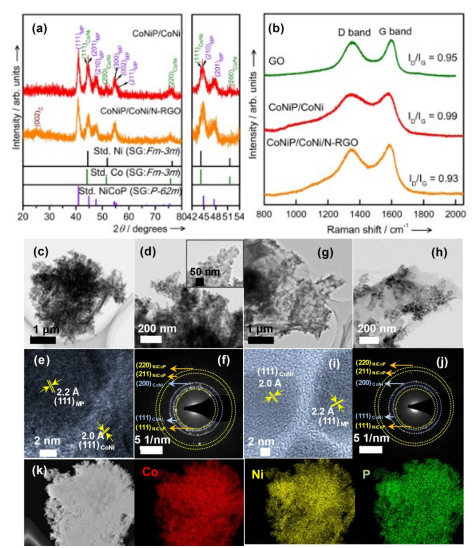

Figure 2. CoNiP/CoNi基催化劑的結構分析

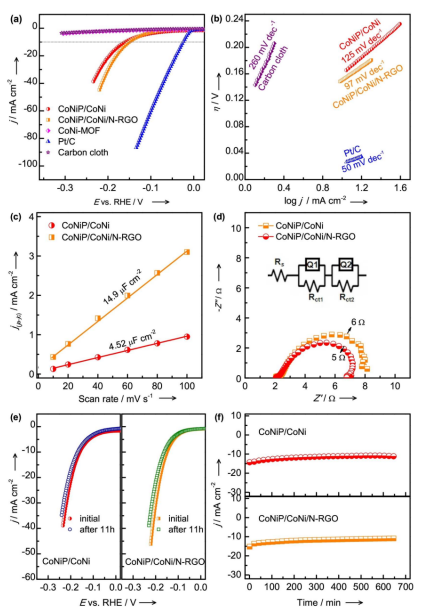

Figure 3. 三元組催化劑的析氫反應研究

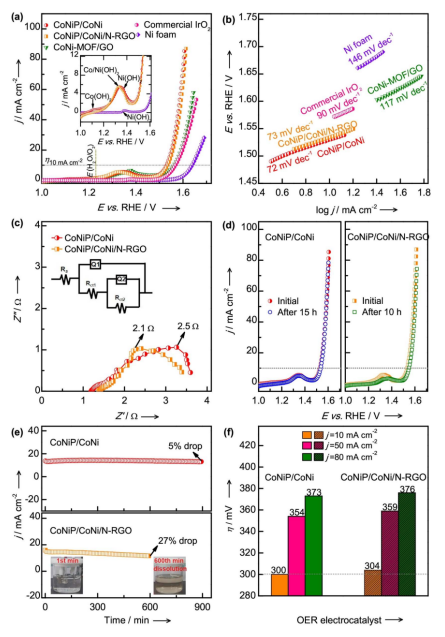

Figure 4. 三元組催化劑的析氧反應研究

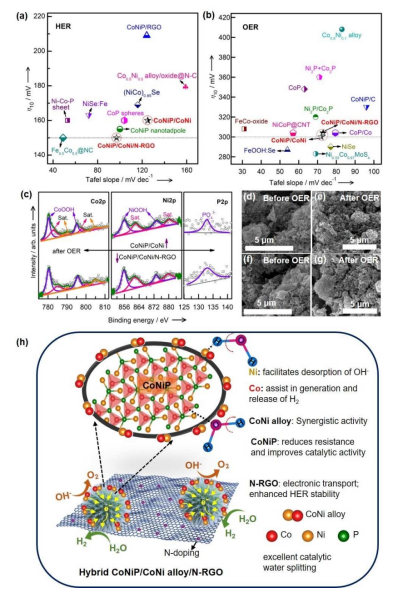

Figure 5. 高性能三元組催化劑的后催化研究及機理

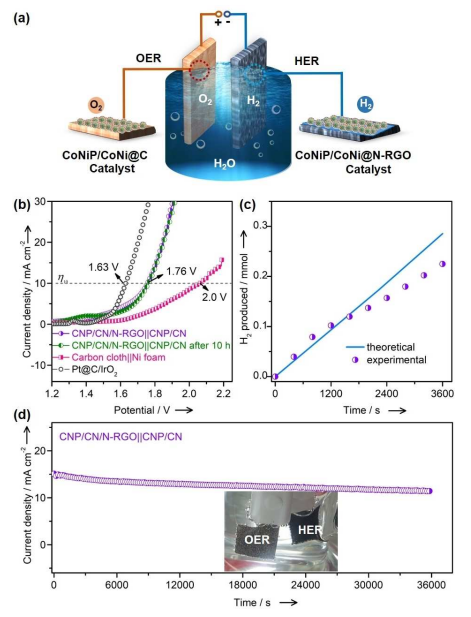

Figure 6. 采用CoNiP/CoNi/N-RGO (HER)||CoNiP/CoNi (OER) 催化劑在電解中的整體水分解性能
相關研究成果于2021年由韓國全南大學Jong Hun Han課題組，發表在ChemSusChem（https://doi.org/10.1002/cssc.202100116）上。原文：A Complementary Co-Ni Phosphide/Bimetallic AlloyInterspersed N-Doped Graphene Electrocatalyst for Overall Alkaline Water Splitting。
轉自《石墨烯雜志》公眾號
.jpg)
