自拍偷拍亚洲区,黄色一级片一级片,美女被人操网站

泉州師范學(xué)院潘曉陽(yáng)教授--ZnO納米片-rGO復(fù)合材料光催化乙烯氧化

采用一步法在室溫條件下制備了分級(jí)氧化鋅納米片還原氧化石墨烯(RGO)納米復(fù)合材料。所制備的ZnO-RGO納米復(fù)合材料由高度分枝的ZnO納米片和RGO薄片裝飾而成。研究發(fā)現(xiàn)，氧化石墨烯前驅(qū)體能有效地調(diào)節(jié)ZnO納米片的支化結(jié)構(gòu)。在合成過(guò)程中，通過(guò)控制氧化石墨烯的重量比，可以有效地調(diào)整分級(jí)氧化鋅納米片的形狀。在模擬光照下，ZnO-RGO復(fù)合材料表現(xiàn)出良好的乙烯氧化光催化性能。通過(guò)優(yōu)化氧化石墨烯質(zhì)量比為2%，可以進(jìn)一步提高ZnO-RGO光催化劑的光催化氧化性能，并表現(xiàn)出良好的穩(wěn)定性。該反應(yīng)中乙烯的礦化率為100%。詳細(xì)的表征表明，RGO納米片與ZnO納米顆粒之間的密切接觸增強(qiáng)了光氧化性能，這對(duì)提高光吸收強(qiáng)度、促進(jìn)光誘導(dǎo)載流子的分離和遷移具有重要作用。

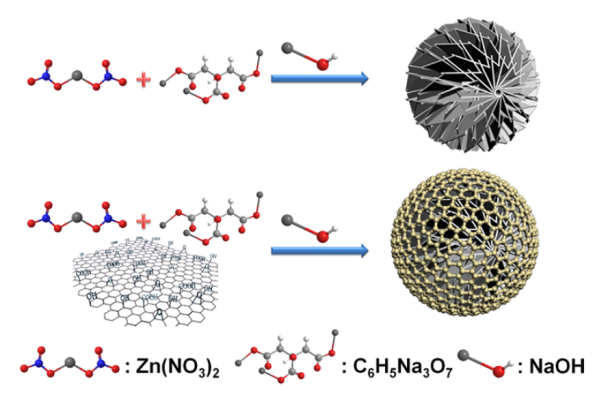

圖 1. ZnO-RGO復(fù)合材料制備流程圖。

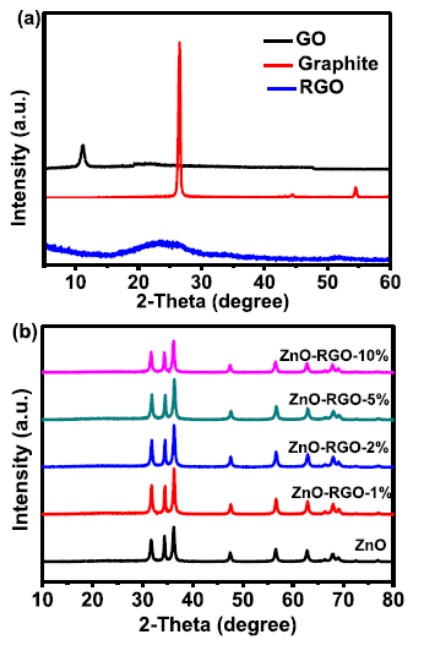

圖2. 樣品的XRD譜圖為:(a) GO、RGO和石墨;(b) ZnO和ZnO RGO復(fù)合材料。

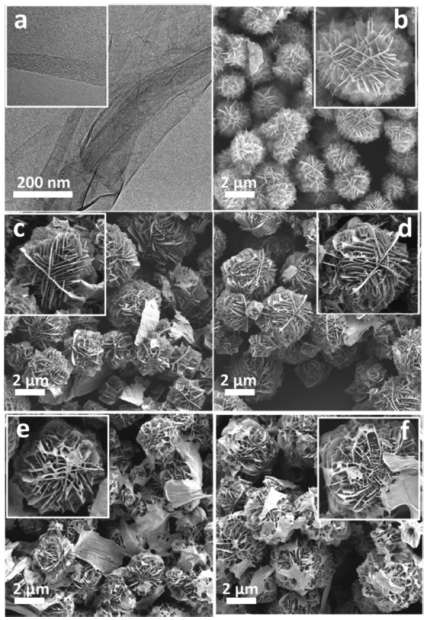

圖 3. GO的TEM圖（a）；SEM電鏡圖：ZnO（b）；ZnO-RGO-1%（c）；ZnO-RGO-2%（d）；ZnO-RGO-5%（e）；ZnO-RGO-10%（f）

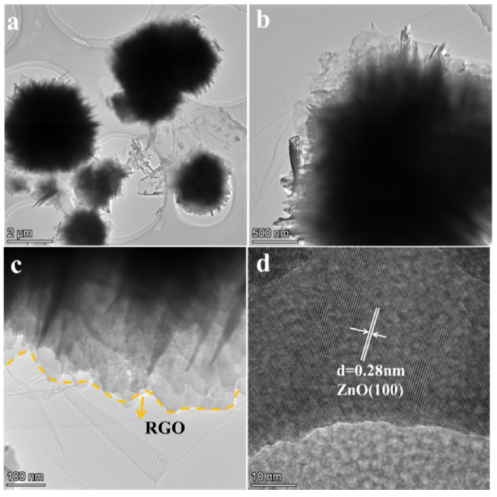

圖4。ZnO RGO- 2%納米復(fù)合材料的透射電鏡和高分辨率透射電鏡圖像。

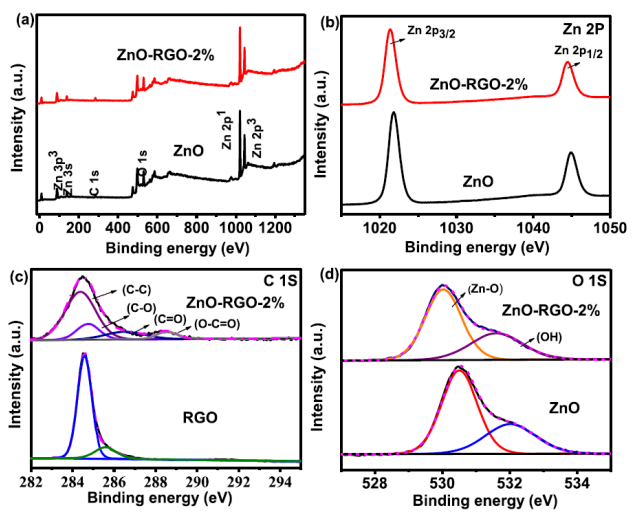

圖5 樣品的XPS光譜:(a)測(cè)量光譜，(b) Zn 2p， (c) c 1s， (d) O 1s。

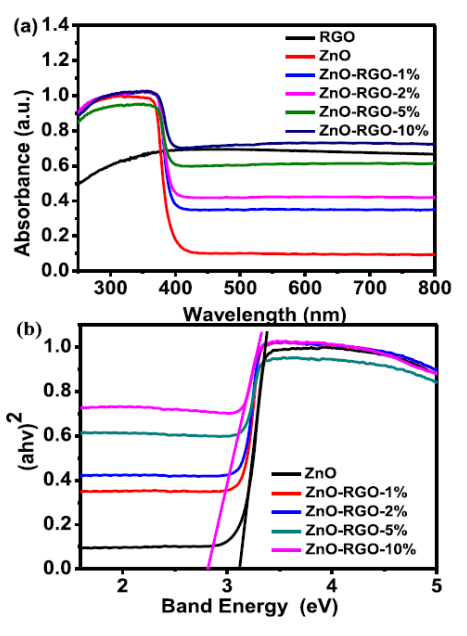

圖6 (a)樣品的紫外-可見(jiàn)DRS光譜。(b)對(duì)應(yīng)的(αhν)^1/2 vs hν曲線。

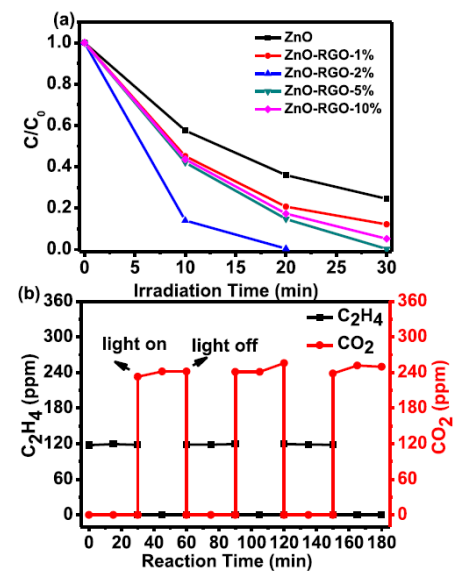

圖7 (a) ZnO RGO納米復(fù)合材料上的C2H4光催化氧化。(b)流動(dòng)模式下ZnO RGO-2%上的乙烯光氧化活性。

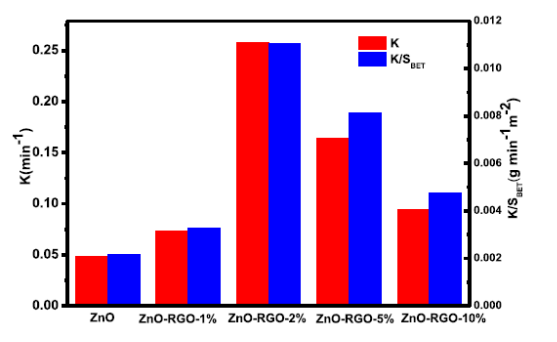

圖8 k和k/S_BET在乙烯光氧化中的比較。

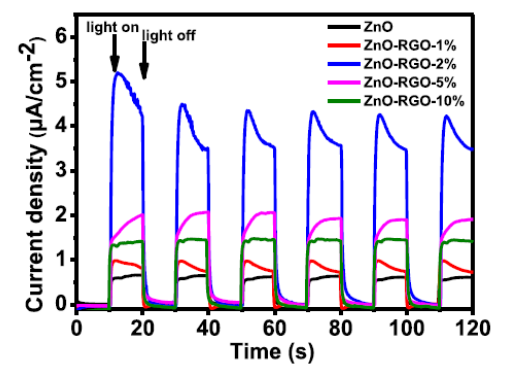

圖9 模擬陽(yáng)光照射下光催化劑的光電流響應(yīng)。

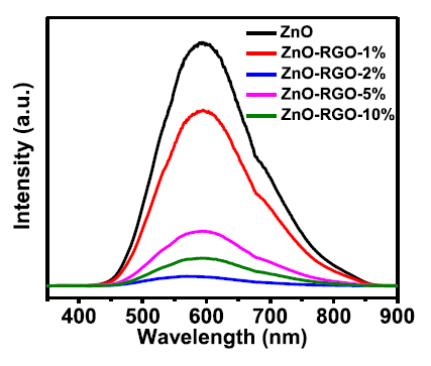

圖10。ZnO和ZnO-RGO納米復(fù)合材料的發(fā)光光譜。

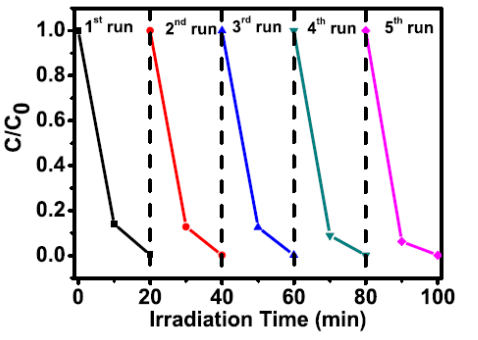

圖11 模擬太陽(yáng)光照下氧化鋅RGO-2%納米復(fù)合材料光催化乙烯降解回收試驗(yàn)。

相關(guān)科研成果由泉州師范學(xué)院潘曉陽(yáng)教授等人于2021年發(fā)表在ACS Appl. Mater. Interfaces (https://pubs.acs.org/doi/10.1021/acsanm.1c03387)上。原文：Hierarchical ZnO Nanosheet-Reduced Graphene Oxide Composites for Photocatalytic Ethylene Oxidation。

轉(zhuǎn)自《石墨烯研究》公眾號(hào)



您的稱呼 :
聯(lián)系電話 :
您的郵箱 :
咨詢內(nèi)容 :

亚洲精品无码一区二区四区_国产成视频在线观看_大奶一级片_欧美阿v不卡资源在线_99久久婷婷国产综合精品免费_欧美美女一级片
