具有良好連接的定向微納米通道的光電極結構對于光燃料電池(PFC)實現污染物的高性能能量轉換至關重要。然而，在制造一致性和可擴展性、高效的污染物捕獲和光吸收方面仍然存在挑戰。本文通過可擴展和可控的擠壓3D打印策略，構建了一種具有多孔微晶格結構的新型光電極，通過連接彎曲的光活性石墨烯片，構建了具有良好互連的定向通道和豐富的分層開放孔。獨特的結構特點促進了高度的光吸收，同時保證了暢通無阻的通道，作為“高速公路”，使海水污染物快速擴散和捕獲。集成了3D打印光電極的PFC在持續自浮和陽光下對海水污染物表現出驚人的光電轉換能力，具有出色的循環穩定性，最大功率密度為0.09 mWcm
-2。這項工作為制造高性能PFC器件的光電極結構提供了新的策略。

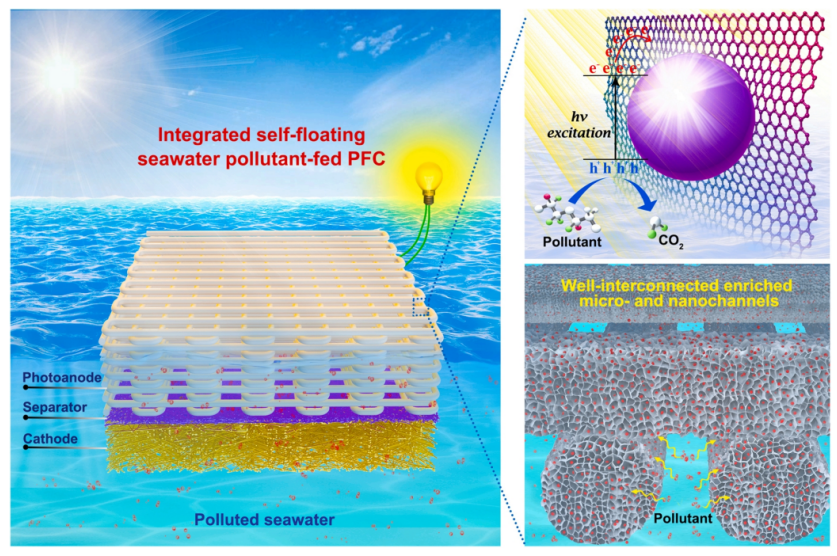

圖1. 海水污染物降解與發電一體化自浮式PFC結構設計。

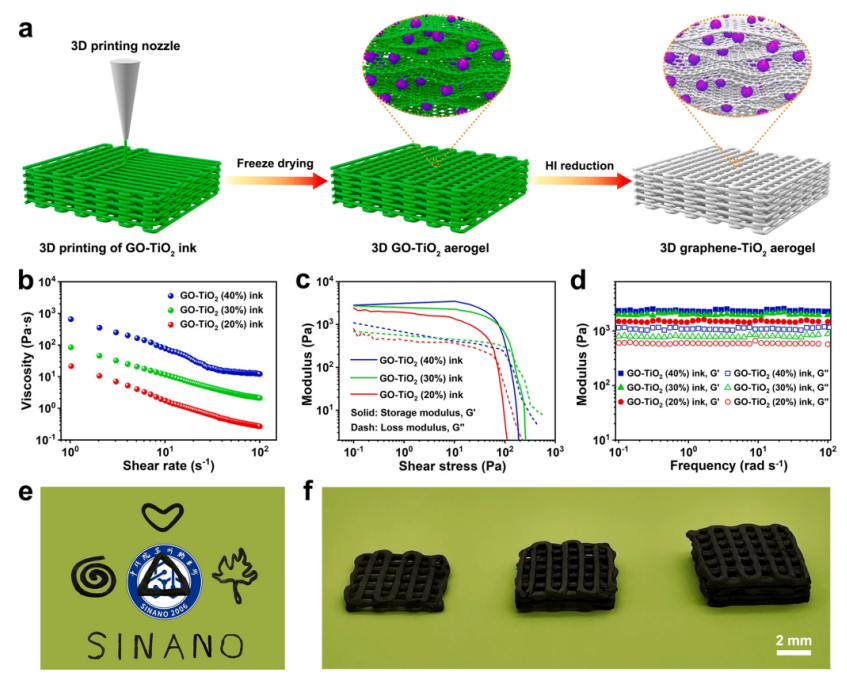

圖2. 制備工藝及油墨流變行為。(a)3D石墨烯-TiO
2氣凝膠制備工藝示意圖。(b)各種GO-TiO
2油墨粘度隨剪切速率的變化。各種GO-TiO
2油墨的存儲模量(G’)和損耗模量(G’’)隨剪切應力和頻率的變化。3D打印的石墨烯-TiO
2氣凝膠的光學圖像：(e)各種2D幾何圖案和不同厚度的3D微晶格。

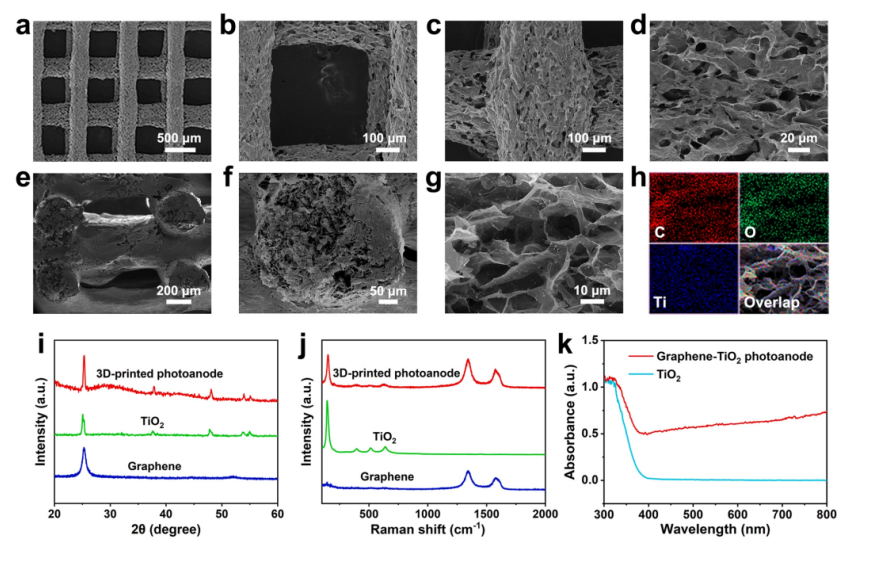

圖3. 負載40% TiO
2的3D打印氣凝膠光陽極的形態、組成和光吸收特性。(a) SEM俯視圖，(b-d)放大倍數。(e) SEM橫截面圖像及(f,g)放大倍數。(h) C、O、Ti對應圖3g的EDS元素映射。石墨烯、TiO
2和3D打印光陽極的XRD圖譜和拉曼光譜。(k) TiO
2和3D打印石墨烯-TiO
2光陽極的UV-vis DRS圖譜。
圖4. 集成3D打印石墨烯-TiO
2@PVDF@Au-PVDF PFC的制備與表征。(a)制備工藝示意圖。(b) Au-PVDF@PVDF的SEM橫截面圖像及其對應的F和Au元素映射。(c)電極-分離器界面處F、Au和Ti的SEM橫截面圖及相應的元素映射圖。(d)打印的PFC浮在海水上的照片。(e)黑暗和模擬陽光下的奈奎斯特圖。(f)模擬陽光下不同濃度正己烷溶液的光電流響應。(g)在光陽極中添加不同重量百分比TiO
2時，打印PFC的光電流響應。3D打印和非打印PFCs的光電流響應(h)和極化/功率曲線。

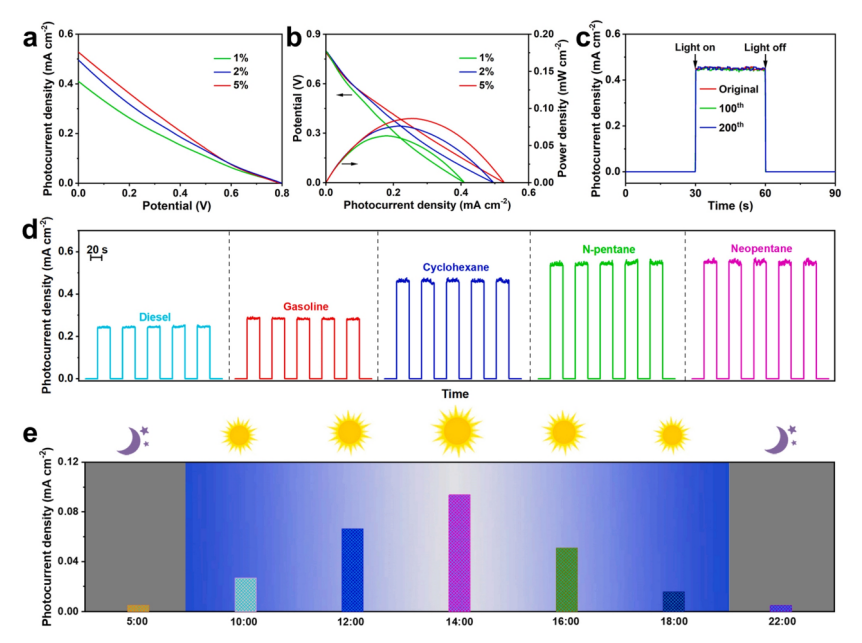

圖5. 3D打印PFC對海水污染物的發電性能。(a)不同正己烷濃度海水在模擬陽光照射下的極化曲線和相應的功率密度曲線。(c)含2%正己烷的海水中不同循環和其他海水污染物在模擬陽光照射下的光電流響應。(e)晴天時，含2%正己烷海水在不同時間的光電流響應。
相關研究成果由河南理工大學材料科學與工程學院、河南省深地材料科學與技術重點實驗室Zhengpeng Yang等人于2023年發表在Applied Catalysis B: Environmental (https://doi.org/10.1016/j.apcatb.2023.122646 )上。原文：3D-printed graphene-anatase TiO
2 photoanode with well-interconnected hierarchical channels for integrated self-floating photofuel cell powered by seawater pollutants。
