激光燒結(LS)，可用于開發可穿戴電子設備的定制電子元件。然而，碳化LS部件的導電性和成型性能存在局限性。因此，這項研究評價了在復合材料中添加二氧化硅(SiO
2)對激光燒結制備的氧化石墨烯/熱塑性聚氨酯碳化部件的導電性和成型性能的影響。特別是，通過掃描電子顯微鏡、電阻率測試和收縮率測量，研究了SiO
2含量從0 wt%到2 wt%對碳化部件的影響。結果表明:在一定的添加量下，添加SiO
2能有效改善碳化燒結部件的導電性和因碳化而產生的收縮率。因此，該結果為開發定制電子元件提供了新的思路。
圖1. 制備碳化部件的過程。

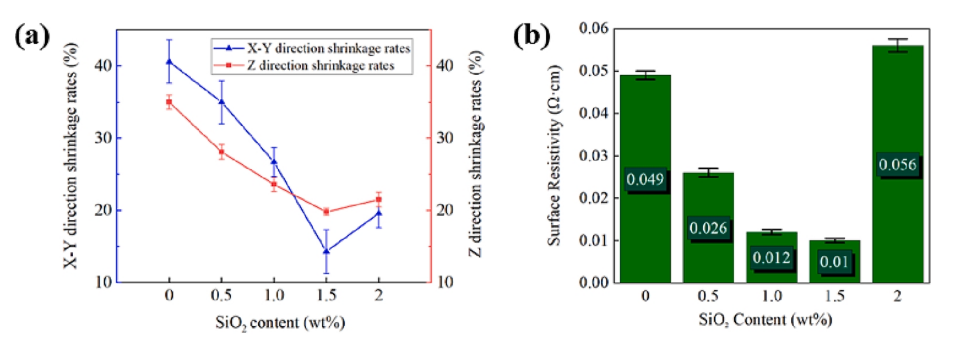

圖2. （a）SiO
2含量對部件收縮的影響；（b） SiO
2含量對不含SiO
2的碳化燒結部件電阻率的影響。
圖3. SiO
2含量為0wt%（a）、1.0wt%（b）、1.5wt%（c）和2.0wt%（d&e）時的碳化部件的SEM圖像。（f） 碳化后由SiO
2和燒結頸形成的網絡示意圖。SiO
2含量為1.5wt%（g至i）的碳化部件的EDS圖。
圖4. 在去除SiO
2之后具有不同SiO
2含量的碳化部件的SEM圖像：（a）1wt%（b）1.5wt%（c）2.0wt%和（d）2.0wt%。
相關研究成果由東北林業大學機電工程學院 Yanling Guo等人于2023年發表在Materials Letters (https://doi.org/10.1016/j.matlet.2023.134451 )上。原文：Effect of silicon dioxide on conductivity and formability of graphene oxide/ thermoplastic polyurethane composites fabricated by laser sintering。
轉自《石墨烯研究》公眾號
