亚洲精品无码一区二区四区_国产成视频在线观看_大奶一级片_欧美阿v不卡资源在线_99久久婷婷国产综合精品免费_欧美美女一级片

       鋅金屬基水性電池(ZABs)提供了一種可持續的、負擔得起的、安全的鋰儲能替代品，但不可避免的枝晶形成阻礙了其廣泛應用，特別是在長期和高速率的循環下。在樹突形成后，電池如何存活仍然是一個懸而未決的問題。在這里，我們從傳統的抑制Zn枝晶生長策略轉向，通過介孔Ti₃C₂ MXene (MesoTi₃C₂)包裹聚丙烯分離器引入主動的枝晶消化化學。光譜表征和電化學評價表明，MesoTi₃C₂作為一種氧化劑，可以通過自發的氧化還原過程使已形成的死Zn⁰枝晶恢復為電活性Zn²⁺離子。密度泛函理論表明，我們的MesoTi₃C₂中豐富的邊緣Ti-O位點促進了Zn⁰枝晶的高氧化性和電子轉移。在實際電流為5 mA cm⁻²和低過電位(<50 mV)的情況下，產生的不對稱電池顯示出2200小時的顯著超長周期壽命。該研究揭示了介孔MXenes意想不到的邊緣效應，并揭示了一種新的主動的樹突消化化學，以使ZABs存活，盡管不可避免地會形成樹突。

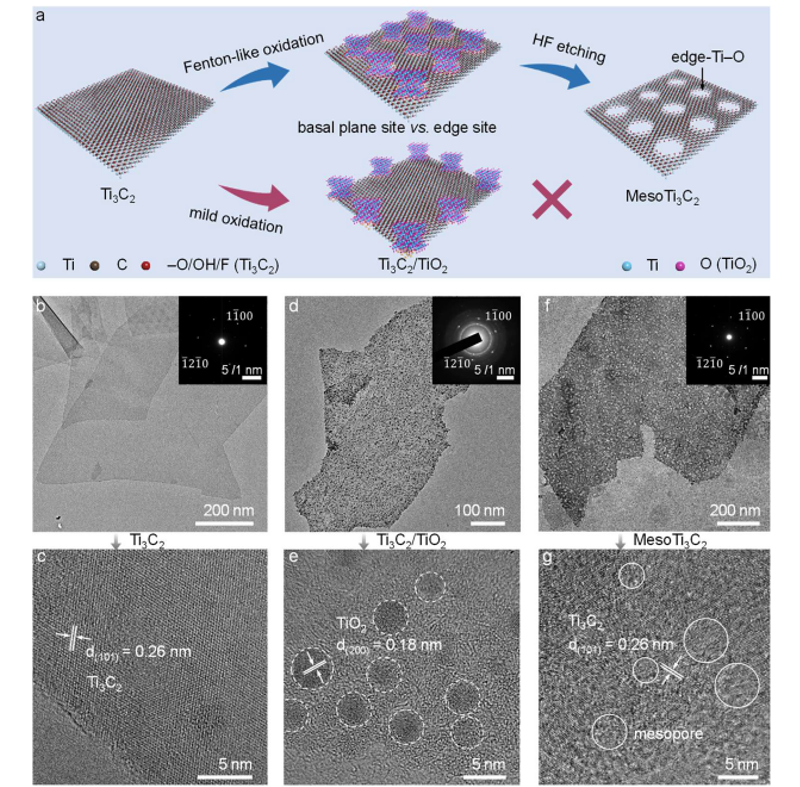

圖1. 介孔Ti₃C₂的合成。

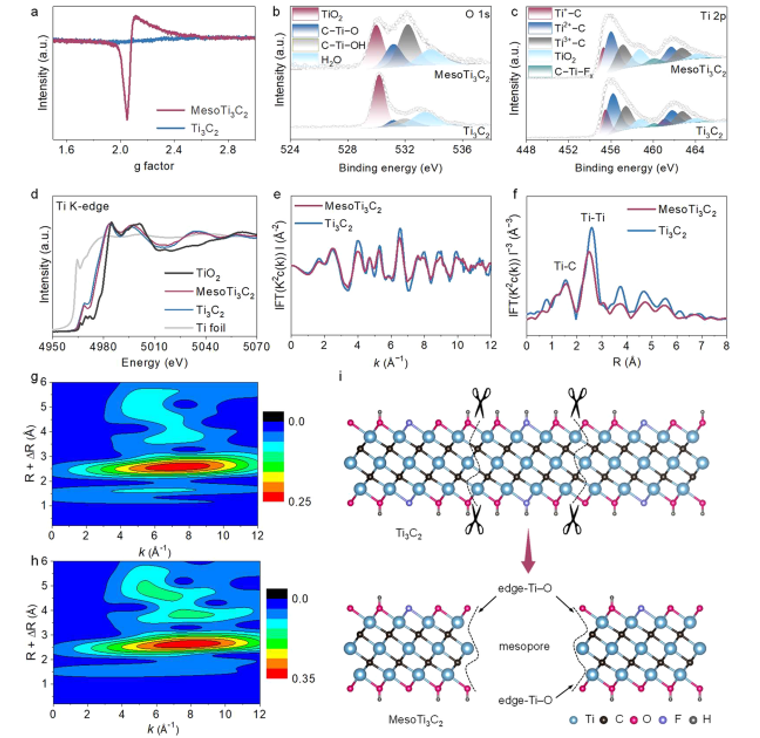

圖2. 介孔Ti₃C₂的表征。

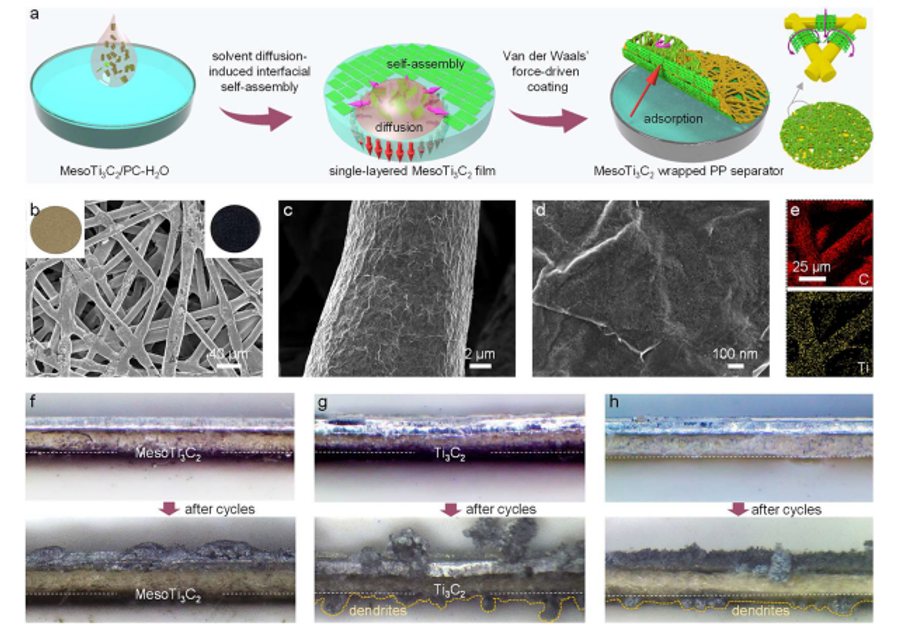

              圖3. 介孔Ti₃C₂包裹PP分離器的制備及性能研究。

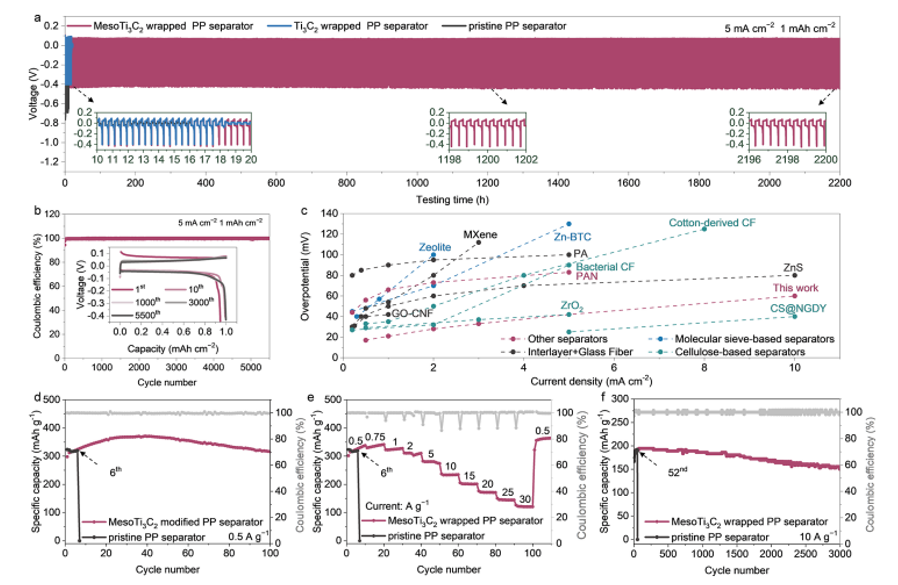

圖4.介孔Ti3C2包裹PP分離器的電化學性能。

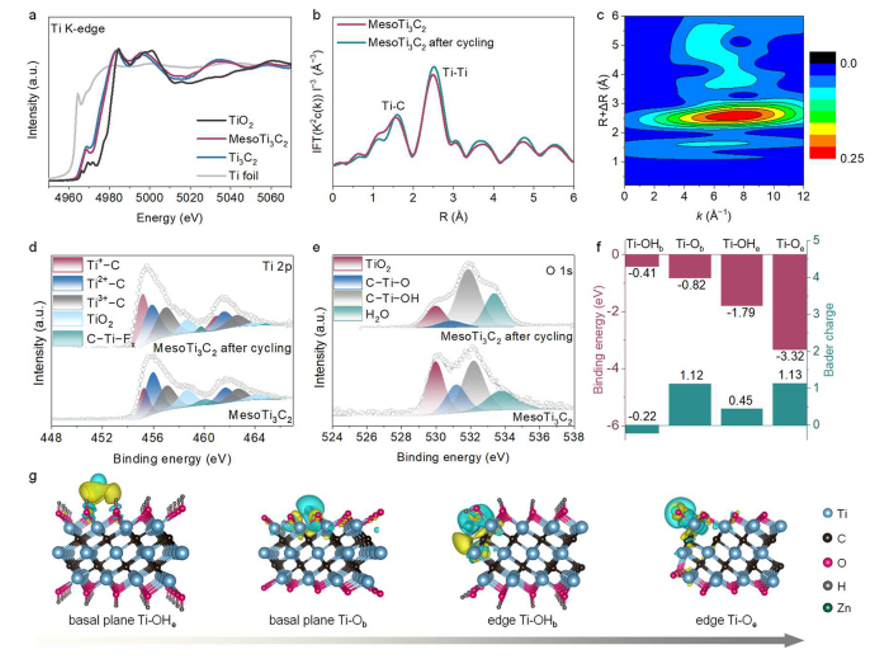

             圖5。介孔Ti₃C₂的樹突消化機制。

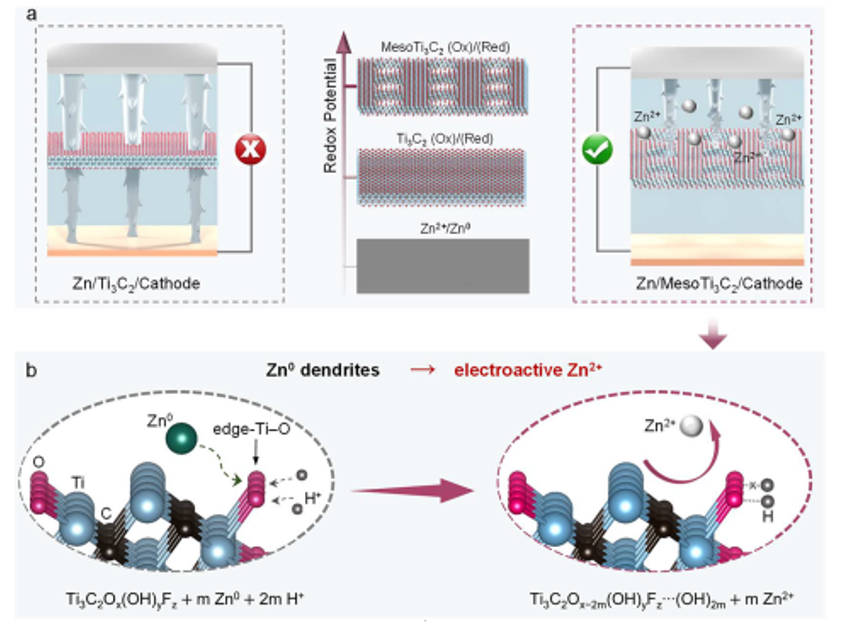

圖6. 自發氧化還原過程的示意圖。

      相關科研成果由清復旦大學趙東元院士和晁棟梁研究員等人于2023年發表在Journal of the American Chemical Society（https://doi.org/10.1021/jacs.3c08986）上。原文：Reviving Zn⁰ Dendrites to Electroactive Zn²⁺ by Mesoporous MXene with Active Edge Sites。
原文鏈接：https://pubs.acs.org/doi/full/10.1021/jacs.3c08986

轉自《石墨烯研究》公眾號
